機能
- サブ領域(サブドメイン)はメッシュ要素の単位領域です。メッシュを生成する時、全体メッシュ領域がドメインで、メッシュを分割するメッシュ要素がサブドメインです。サブドメインは、メッシュを生成する際に自動的に定義されるか、サブドメイン定義 ダイアログボックスで直接定義することができます。サブドメインは(1、2、3、...)生成時に自動的に数字名が割り当てられます。
- 各サブドメインの自動的に割り当てられた名前は、[1]、[2]、[3]のように作成されます。
経路
メインメニュー： [節点/要素] タブ > [メッシュ] グループ > [領域] > [サブ領域の定義]
入力
領域
名称：領域の名称
要素タイプ：サブ領域として定義する領域の要素タイプ
サブ領域
名称：サブ領域の名称
部材タイプ：部材タイプとしてPlate Beam(1D)、Plate Column(1D)またはShellが提供され、Beam/Columnは部材タイプによって分類されます。
Plate Beam (1D)：一方向ビームのようなスラブ設計を考慮するには選択
Plate Column (1D)：軸力とモーメントを考慮したAbutment/Side Wall Design Like Columnを考慮
Shell：Shell Designを考慮する場合に選択
Plate Columnの設計は、「コンクリート設計コード」ダイアログボックスで「Plate Columnに対するAxial-Moment Interactionを考慮」オプションを選択し、軸力の利点を考慮することができます。
鉄筋方向：補強材の方向を定義
ローカル：板要素のローカル座標系に沿って鉄筋方向を定義
UCS：事前に定義されたユーザー座標系に沿って鉄筋方向を定義 (UCSが指定されていない場合は、全体座標系が使用されます)
参照軸：ユーザーが定義した参照軸に従って鉄筋方向を定義 (V1に対して二つの節点を選択して定義します。座標系の原点からのx方向です。その後、平面を決定するためにV2を指定します。そして、zの方向は「右手の法則」に従って決まります)

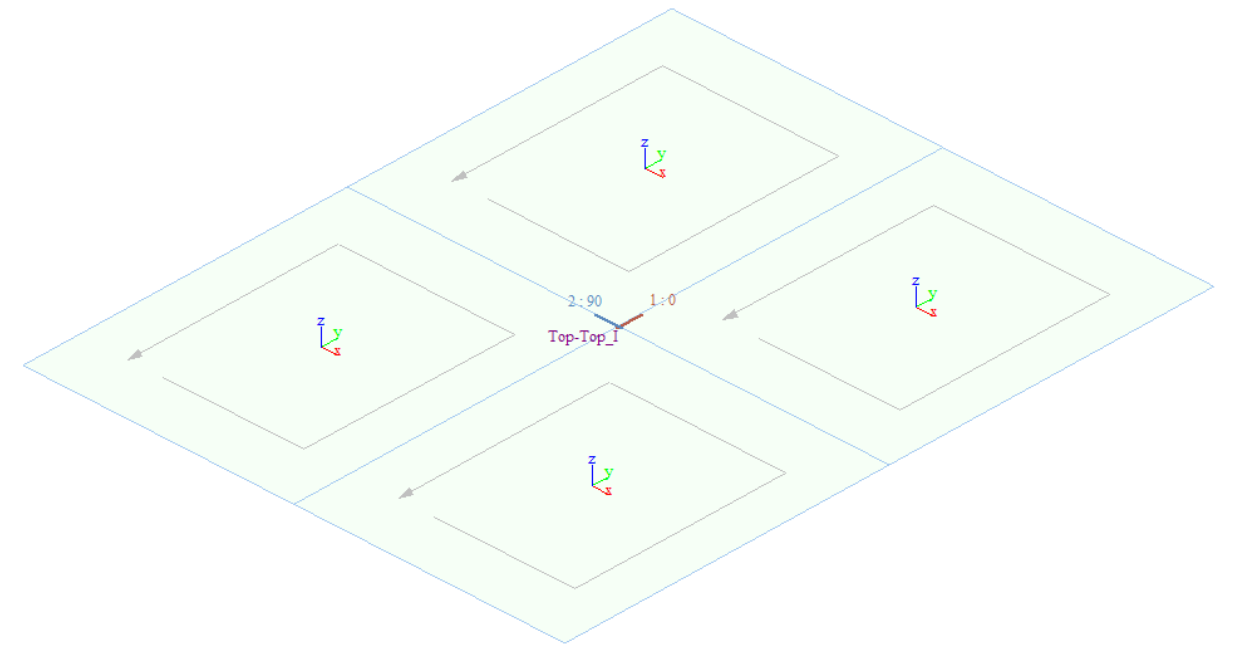

部材タイプが「なし」の場合、回転角度を入力できます。ただし、「Plate Beam」または「Plate Column」を選択した場合、選択した「鉄筋方向」を基準に鉄筋方向が選択されます。 （例：板要素のローカル x方向および y方向は、それぞれ方向1および方向2になります。）定義された鉄筋方向は、ディスプレイオプションを使用して視覚的に表示できます。 [ディスプレイ > 要素 > サブドメイン 鉄筋方向]
鉄筋方向 (CCW)
方向 1 : 参照 x軸からの角度：補強材の主方向です。 基準x軸の回転角を入力します。
軸 2 : 軸1からの角度：補強材の副方向です。補強材の副方向から形成された回転角度を入力します（Angle 1）。
V1：基準 x軸を定義するベクトルです。
V2：x-y平面を定義する任意のベクトルです。
要素リスト
サブドメインに属する要素です。 サブドメインに属する要素は互いに隣接している必要があります。
追加：サブ領域を定義した後、追加をクリックして新しいサブ領域を生成します。新しいサブ領域は、下に名称，タイプ，角度，要素が表示されます。
修正：サブ領域リストから特定のサブ領域を選択すると、ダイアログの上部にデータが表示されます。選択したサブ領域の情報を修正し、修正をクリックすると新しいデータが保存されます。
削除：リストからサブ領域を選択し、サブ領域を削除します。
