鉄道動的係数

機能

• 交通車両荷重の動きにより適用される動的係数を指定します。動的係数の効果は、要素、リンク、節点の全ての解析結果にグローバルに適用されます。鉄道動的係数は、Eurocode が選択されている場合にのみ使用できます。

経路

メインメニュー：[荷重] > [移動荷重タイプ] > [応用] グループ > [鉄道動的係数]

入力

自動入力

決定支間長 : [自動入力]を選択した場合、ユーザが決定支間長(Lphi)を指定する必要があります。

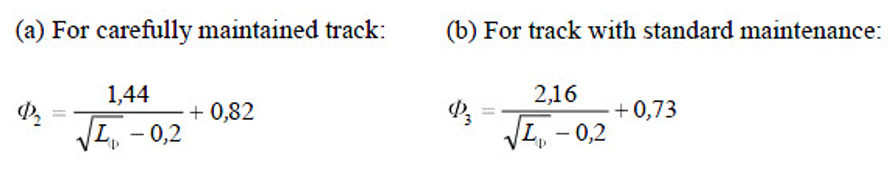

線路管理レベル : プログラムは、線路保守の品質に基づいて、次の式に基づいて動的係数の値を計算します：

動的効果の低減：被りが 1,00 m を超えるすべてのタイプのアーチ橋およびコンクリート橋の場合、動的係数の値は次のように低減されることがあります：

　　　　　　　　　　　　　　　　ここでhは路盤高です。

ユーザー入力

動的係数の値は手動で入力します。

 この係数は、ユーザーが指定した決定要因の長さに依存する動的係数計算に基づいて全ての結果を増幅します。グローバル動的係数を適用した後、要素ごとに異なる決定要因の長さを考慮するために、要素別の鉄道動的係数機能を使用して要素固有の動的係数を個々の要素に適用できます。

要素別の鉄道動的係数は、鉄道動的係数が適用された後にアクティブになります。
