機能
解析モデルの 荷重条件、材料特性、断面特性 などの入力データを要約して出力することができます。
そのため、計算書に添付することで、解析モデルの情報を簡潔に示すことができます。
呼出
リボンメニュー：ファイル > モデルデータテキスト出力
入力

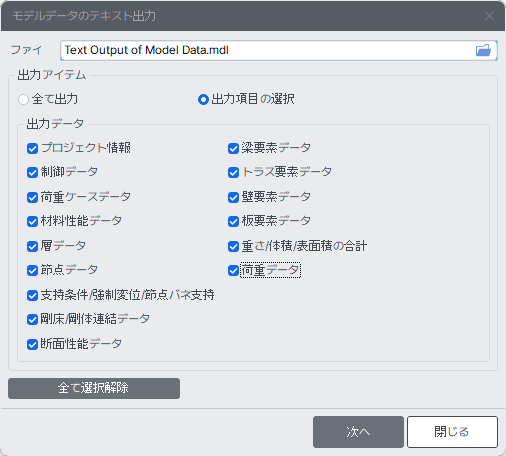

Fig. モデルデータテキスト出力ダイアログ
ファイル
モデルデータを ファイルとして保存するパスとファイル名 を指定します。
出力アイテム
すべての入力データを出力するか、選択した入力データのみを出力するかを選択します。
全て出力 :出力データに列挙されているすべての項目を出力します。
出力項目の選択 : ユーザーが選択した項目のみを出力します。
出力データ
出力する入力データを選択します。
注意事項
材料性能データを選択した場合、出力されるせん断弾性係数はユーザーが入力した弾性係数とポアソン比を用いて計算されます。
