機能
特定の節点または要素を構造グループに指定するため、グループを作成または削除または名前を修正します。
複雑なモデルにおいて、施工段階や要素の用途、幾何学的特性などを考慮して、解析過程や設計段階で頻繁に使用する部分を構造グループに指定すると、反復的な選択過程なしにグループ名を利用して [選択] したり、活性化( [アクティブ] )することができます。 特に、橋梁の施工段階別解析過程で各施工段階のモデルを定義する時に使用されます。

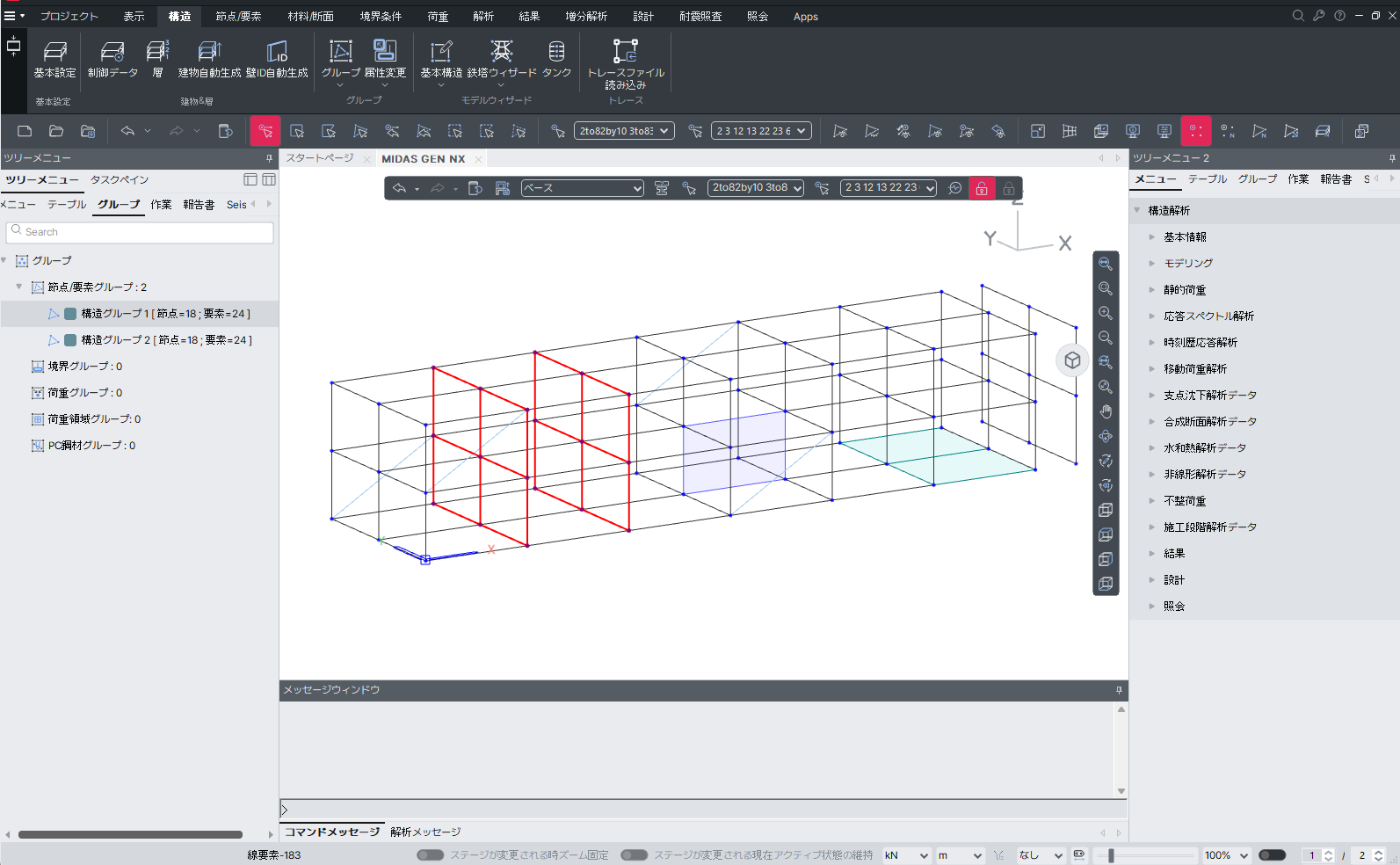

構造グループを定義するには、まず構造グループ定義で構造グループを作成します。 次に、ツリーメニューのグループタブから節点と要素を選択し、ドラッグ＆ドロップで割り当てます。
呼出
リボンメニュー：構造 > グループ > グループ > 節点/要素グループの定義

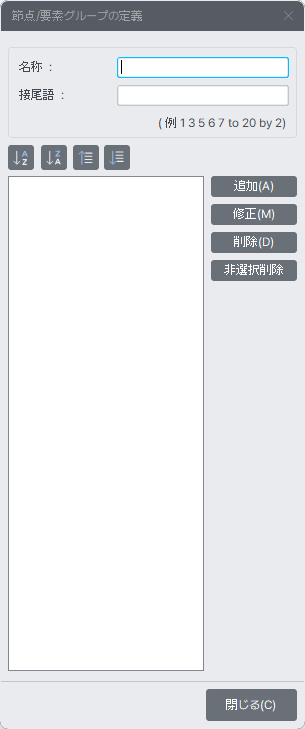

入力
名称
新しく作成、修正、または削除する構造グループ名を入力します。
GEN の モデルウィザード機能を使用して施工段階を自動生成すると、各施工段階で追加される要素は「#CS 施工段階番号」という名称の要素グループとして自動的に定義されます。
接尾語
要素グループを生成する時、「名称＋数字」といったグループ名に限って複数を同時に生成することができます。名称に付加する任意の数字をここで入力します。主に、建物の施工段階解析で、施工段階別のモデルを定義するための要素グループの生成に使われます。
: グループ全体に対して昇順/降順で並べ替えます。
: 選択したグループを一段階上位/下位に移動します。
キーボードのCtrlキーとShiftキーを利用して、選択した複数のグループを同時に移動することができます。
追加 : 入力された名前の構造グループを作成します。
接尾語を適用した場合、接尾語で定義した数だけのグループが同時に生成されます。
修正 : リストで指定した構造グループの名前を修正します。
削除 : 選択し名が削除されます。[Ctrl] または [Shift] キーを使用すると、複数選択が可能です。
非選択解除 : リストから指定したグループを除く残りのグループをすべて削除します。
リストでは、キーボードの [Ctrl] キーを使用して複数のグループを指定できます。
閉じる : グループの定義 ダイアログボックスを終了します。
作成した要素グループに節点や要素を割り当てる場合は、ツリーメニューのグループタブを使用します。
まず 選択機能を用いて、グループに割り当てる節点および要素を選択します。
次に、割り当て先のグループ名をマウスで指定した状態のままモデルウィンドウ までドラッグし、ドロップします。
節点および要素が該当する要素グループに正しく割り当てられると、そのグループに所属する節点数および要素数が グループツリーに表示されます。
