機能
特定の境界条件が入力された節点または要素に名前を付けて、境界条件グループとして定義するために、グループを作成，削除または名称を修正します。
複雑なモデルにおいて、施工段階や要素の用途、幾何学的特性などを考慮して、境界条件が付与された節点と要素を境界条件グループに指定すると、反復的な選択過程なしにグループの名を利用して対象を [選択] したり 活性化 ( [アクティブ] )することができます。 特に、橋梁の施工段階別解析で施工段階別にモデルの境界条件を定義する時に使われます。
境界条件グループを定義するには、まず [境界グループ] でグループを作成します。 次に、ツリーメニューのグループタブで境界条件が付与された節点と要素を選択してドラッグ＆ドロップで割り当てるか、境界条件入力時に所属する境界条件グループを直接指定します。
呼出

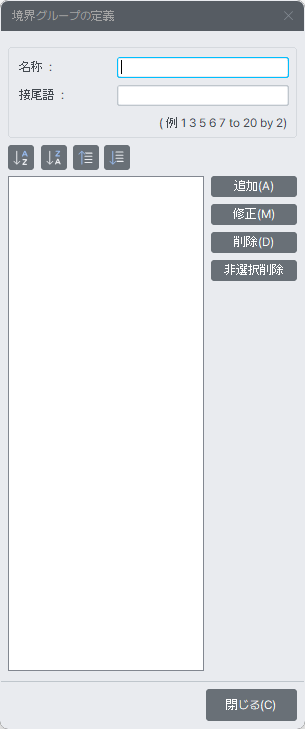

入力
名称
GEN NXの 建物用の施工ステージウィザード機能を利用して施工段階を定義すると、"#CS 施工段階番号" および "#DP-層名" の境界条件グループが自動生成されます。
接尾語
境界条件のグループを生成する時、「名称＋数字」といったグループ名に限って複数を同時に生成することができます。名称に付加する任意の数字をここで入力します。主に、建物の施工段階別の解析で、施工段階別モデルの境界条件を定義するための境界条件グループの生成に利用します。
キーボードのCtrlキーとShiftキーを利用して、選択した複数のグループを同時に移動することができます。
接尾語を適用した場合、接尾語で定義した数だけの境界グループが同時に生成されます。
リストでは、キーボードの [Ctrl] キーを使用して複数のグループを指定できます。

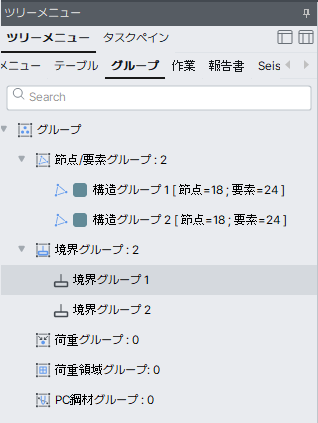

リー メニューの [グループ] タブを使用して、定義済みの境界グループに節点と要素を割り当てます。
まず、選択機能を使用して、グループに割り当てる節点と要素を選択します。次に、選択した節点と要素を割り当てる境界グループ名をツリーメニューからモデルウィンドウにドラッグ＆ドロップします。適切に割り当てられると、境界グループに属する節点と要素の数がグループツリーに表示されます。
境界タイプ選択 ダイアログボックス
境界タイプ選択 ダイアログでグループとして指定する境界条件を選択する。 [OK] をクリックすると、ダイアログで指定した境界条件が入力されている節点または要素が境界グループとして指定される。
複数の境界条件が異なる境界グループを定義し、特定の施工段階で節点や要素に割り当てると、その後の施工段階に累積して反映されます。
