機能
特定の荷重が入力された節点や要素に名前を付与して、荷重グループと定義するために、グループを作成したり、削除したり、名前を修正したりします。
複雑なモデルにおいて、施工段階や要素の用途、幾何学的特性などを考慮して、荷重が入力された節点と要素を荷重グループに指定しておけば、反復的な選択過程なしにグループの名称を利用して対象を [選択] したり 活性化( [アクティブ] ) することができます。 特に、橋梁の施工段階別解析で施工段階別にモデルの荷重条件を定義する時に使用されます。
荷重グループを定義するには、まず荷重グループ定義で荷重グループを生成します。 次に、ツリーメニューのグループタブで荷重が入力された節点と要素を選択し、ドラッグ＆ドロップにより割り当てるか、荷重入力時に荷重グループを直接指定します。
呼出
リボンメニュー：要素 > グループ > グループ > 荷重グループ定義

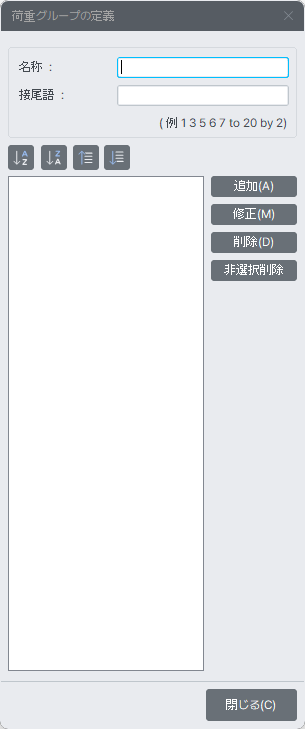

入力
名称
新しく作成、修正、または削除する荷重グループ名を入力します。
GEN NXの 建物用の施工ステージウィザード機能を利用して施工段階を定義すると、施工段階ごとに "#CS 施工段階番号" および "#DP-階名" 形式の荷重グループが自動的に作成されます。
接尾語
複数の荷重グループを同時に作成する場合、各グループ名の接尾語として使用する数字を入力します。これは施工段階ごとの解析で、施工段階ごとのモデルの荷重を定義するための荷重グループを効率的に作成する際に主に使用されます。
,
：グループ全体に対して昇順/降順で並べ替えます。
,
：選択したグループを一段階上位/下位に移動します。 キーボードのCtrlキーとShiftキーを利用して、選択した複数のグループを同時に移動することができます。
追加: 入力された名前の荷重グループを作成します。
接尾語を適用した場合、接尾語で定義した数だけの荷重グループが同時に生成されます。
修正 : リストで指定した荷重グループの名前を修正します。
削除 : 選択した荷重グループ名が削除されます。[Ctrl] または [Shift] キーを使用すると、複数選択が可能です。
非選択解除 : リストから指定した荷重グループを除く残りのグループをすべて削除します。
リストでは、キーボードの [Ctrl] キーを使用して複数のグループを指定できます。
閉じる : 荷重グループの定義 ダイアログボックスを終了します。

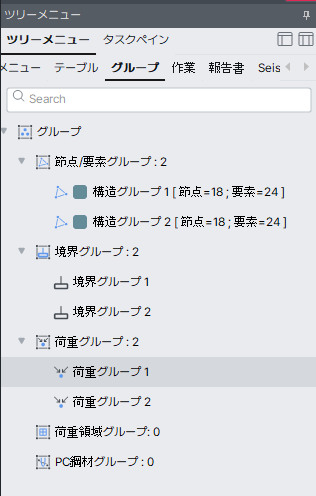

ツリー メニューの [グループ] タブを使用して、定義済みの荷重グループに節点と要素を割り当てます。
まず、選択機能を使用して、グループに割り当てる節点と要素を選択します。次に、選択した節点と要素を割り当てる荷重グループ名をツリーメニューからモデルウィンドウにドラッグ＆ドロップします。適切に割り当てられると、荷重グループに属する節点と要素の数がグループツリーに表示されます。

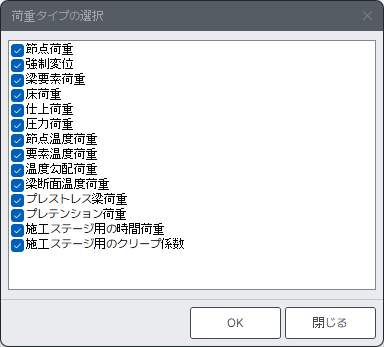

荷重タイプ選択 ダイアログでグループとして指定する荷重の種類を選択する。[OK] をクリックすると、ダイアログで指定した荷重条件が入力されている節点または要素が荷重グループとして指定される。
複数の載荷条件が異なる荷重グループを定義し、特定の施工段階で節点や要素に割り当てると、その後の施工段階に累積して反映されます。
