機能
板要素の要素座標系 z軸の両面を別々の色で表示します。
梁要素、板要素では部材の要素座標軸によって結果出力上に大きな違いがあります。要素座標軸をユーザーが直接確認しなくても、要素座標系 z軸の両面を異なった色で表示するので、簡単に要素座標軸を確認することができます。
呼出
リボンメニュー：節点/要素 > 要素詳細 > データチェック > 要素座標軸チェック
入力
要素座標軸チェック ダイアログボックス
表(+z方向)の色
要素座標系 z軸 正方向(+z)の色
裏(-z方向)の色
要素座標系 z軸 負方向(-z)の色

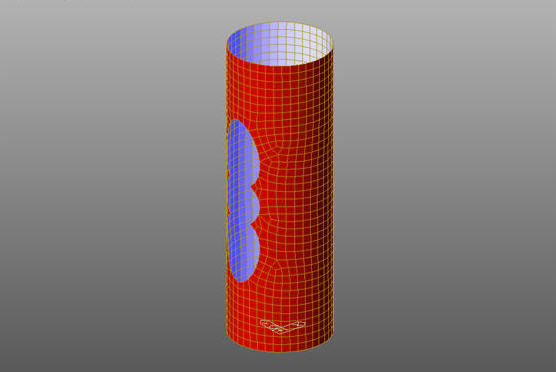

要素座標軸チェックの表現
