機能
壁要素に開口部を生成します。
既存の壁要素の情報を更新し、追加されたまぐさは梁要素になります。
呼出
リボンメニュー：節点/要素 > 要素詳細 > 要素の編集 > 壁開口部生成
入力

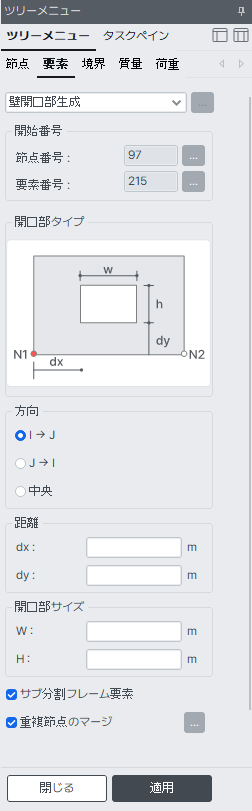

壁開口部生成 ダイアログボックス
開始番号
開口タイプ
壁要素の開口位置とサイズを指定します。
方向選択によって次のように変わります。

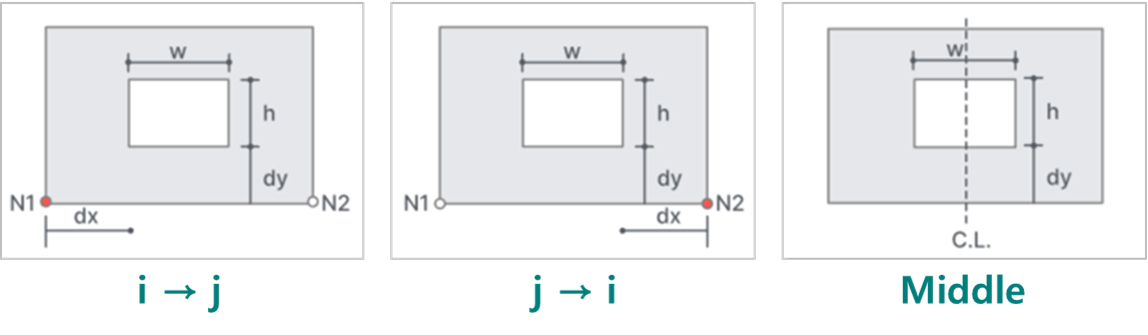

方向
開口部の位置を測る方向を指定します。
i → j : 壁要素のi端を基準として距離(dx)を測ります。
j → i : 壁要素のj端を基準として距離(dx)を測ります。
中央 : 壁の中央に開口部を配置します。
距離
壁の端部から離れた距離を入力します。
dx : 長さ方向で開口部の開始位置を入力します。
方向で中央を選択すると、非アクティブになります。
dy : 壁の下端から高さ方向で開口部の開始位置を入力します。
開口部サイズ
開口部のサイズを入力します。
w : 開口部の幅を入力します。
h : 開口部の高さを入力します。
サブ分割フレーム要素
壁要素に隣接しているフレーム部材も一緒に分割するかを選択します。
チェックした状態で開口部を生成する場合、隣接したフレーム部材も分割します。
重複節点のマージ
新規の節点位置に既存の節点がある場合、2つの節点を合わせて1つの節点にします。
画面で開口部を選択して Deleteキーをおすことで削除できます。
壁開口が入力された壁要素の上下部に残る領域の壁は梁タイプとして自動的に指定されます。まぐさの鉄筋種類を一般の梁と異なるよう設定するには、設計>RC設計パラメータ>要素別配筋の基本設定で指定することができます。
[Wall Opening 生成/削除時の考慮事項]
要素分割動作
Wall opening : ダイアログボックスで設定して Applyボタンをクリックすると、選択した壁要素は自動的に壁と梁に分割されます。
開口部の両端: 壁
隣接した壁要素の壁要素番号が違う場合
隣接した壁要素の壁要素番号が同じ場合
Wall Opening 生成によって壁要素が分割された場合、壁要素番号が与えられます。壁要素番号は後で変更することも可能です。
開口部の上部 : 梁
Section 追加
Name 形式 : WB(Top) 200*2000
梁のサイズ : (壁の厚さ)*(壁要素の上端から開口部の上端までの距離)
オフセット : Center-Top
部材タイプ 自動入力
設計 > 一般設計パラメータ > 部材タイプの修正 で梁として自動登録
開口部の下部 : 梁
Section 追加
Name 形式 : WB(Bottom) 200*200
梁のサイズ : (壁要素の厚さ) * (壁要素の下端から開口部の下端までの距離
オフセット : Center-bottom
周辺の部材および節点との関係
生成される梁の中に節点がある場合
交差オプションの適用によって分割されます。(一般梁の生成時と同じ動作)
重複として生成される梁がある場合
重複した梁が一般梁(WBではなく梁)である場合
重複して生成します。
分割フレーム要素オプションの適用によって既存の梁が分割されます。
重複した梁が WBである場合
WB(Top)とWB(Bottom)が重複する場合重複する区間の梁Sectionが追加されます。
追加されるSectionはWB(Top)になり、材質および要素タイプは既存のWB(Top)に従います。
オフセット : Center-Top / Vertical Offsetで梁の位置を合わせます。
梁要素が重複で入力された場合、床荷重を載荷できなくなるため、ユーザの確認が必要です。
