機能
要素に関連する各種データをスプレッドシート形式のテーブルで入力または修正します。
GEN NX のテーブルツールは各種の便利な機能を多く内蔵しています。
詳しい使用方法については、“テーブルツールの使用方法” を参考にしてください。
呼出
リボンメニュー：節点/要素 > 要素詳細 > 要素テーブル > 要素テーブル
ショートカットキー： [Ctrl] + [Alt] + M
入力
("要素生成" 参照)
“テーブルツールの使用方法” に従って、以下のデータを入力または修正します。

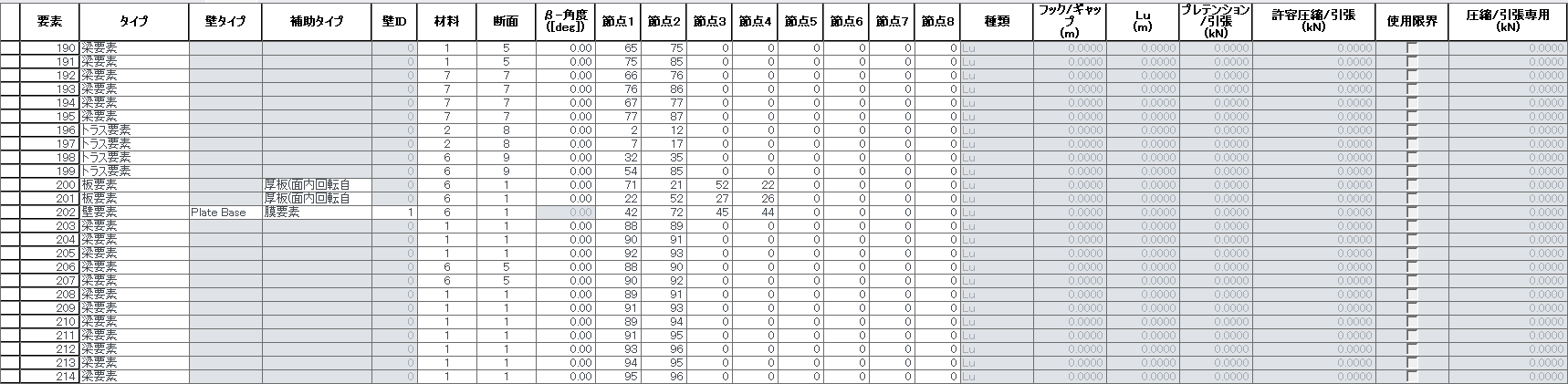

要素テーブル
要素：要素番号
タイプ：要素のタイプ
壁タイプ：壁要素のタイプ
補助タイプ：要素の補助タイプ
壁ID：壁ID番号
材料：材料番号
断面：断面番号
β-角度：線要素の場合、断面の配置方向を指定するためのβ-角度
節点1～8：要素を構成する節点番号
種類：ケーブル要素の張力入力方法 (“要素生成” 参照)
フック/ギャップ：フック要素のフック距離、またはギャップ要素のギャップ距離
Lu：ケーブル要素の張力を長さ比 (Lu/L) で入力する場合、ケーブルの実際長さ(“要素生成” 参照)
プレテンション/引張：ケーブル要素のプレテンション荷重
許容圧縮/引張：圧縮/引張専用要素の許容圧縮力/引張力
使用限界：圧縮/引張専用要素の限界圧縮/引張力
圧縮/引張専用：圧縮/引張専用要素の圧縮/引張力
