機能
任意の平面上から使用者が指定して骨組み要素で変換して要素で生成します。
呼出
リボンメニュー：節点/要素 > 要素詳細 > 応用機能 > 平面要素から線要素生成
入力

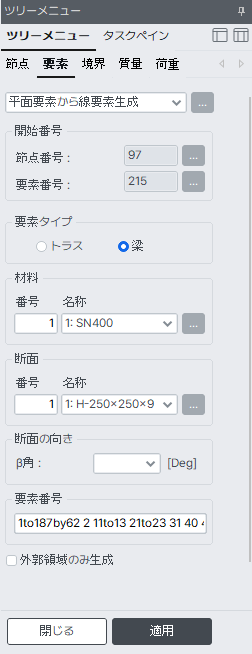

平面要素から線要素生成 ダイアログボックス
平面要素から変化して線要素生成の右側の をクリック : 要素テーブルを表示します。
開始番号
節点番号
モデル画面で要素とともに新規に生成する節点の節点番号を指定するのに使用します。の番号は、現在まで使用されている節点番号+1で自動設定されます。自動設定のオプションを変更する場合には ボタンをクリックし、節点番号の付け方の項目から選択します。
要素番号
新規に生成する要素の要素番号を指定するのに使用します。この番号は、現在までに使用されている要素番号+1で自動設定されます。自動設定のオプションを変更する場合には ボタンをクリックし、要素番号の付け方の項目から選択します。
要素タイプ
曲線に沿って生成する線要素のタイプを指定します。
材料
材料番号を入力します。材料データがあらかじめ入力されている場合には、材料の名前を選択します。
番号 : 番号を直接入力またはマウスで既存の要素を指定して材料番号を入力します。
名称 : 材料の名前を選択します。
材料データを新規に入力する場合や照会または修正が必要な場合には、 ボタンをクリックします。材料データの入力は要素の入力前後に関係なく、どの段階でも可能です。
断面
断面番号を入力します。断面データがあらかじめ入力されている場合には、断面の名前を選択します。
番号 : 番号を直接入力またはマウスで既存の要素を指定して断面番号を入力します。
名称 : 断面の名前を選択します。断面データを新規に入力する場合や照会または修正
が必要な場合には、 ボタンをクリックします。断面データの入力は要素の入力前後に関係なく、どの段階でも可能です。
断面の向き
β-角度 : 線要素の断面の向きを指定するためのβ-角度を入力します。
要素番号
変更する要素をマウスで直接してするか番号を入力して要素を選択します。
外郭領域のみ生成
この機能を設定すれば使用者が選択した領域の中で外郭部のみ生成される機能
