機能
入力された節点間の距離を任意の比率で縮小または拡大します。
呼出
リボンメニュー：節点/要素 > 節点詳細 > 節点の編集 > スケール
入力

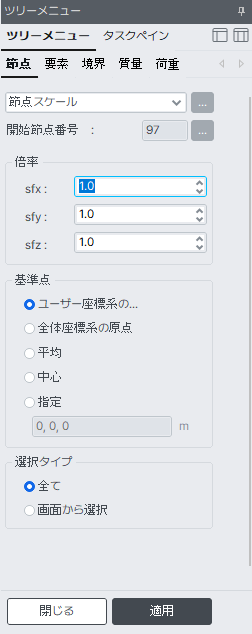

節点スケール ダイアログボックス
“節点スケール” の右側 ボタンをクリック ： 節点テーブルを表示
開始節点番号
このコマンドは使用しません。
ボタンをクリックして節点の開始番号を定義します
倍率
各方向別の倍率を入力します。
sfx：x方向の増減係数
sfy：y方向の増減係数
sfz：z方向の増減係数
基準点
縮小または拡大の基準点を指定します。
ユーザー座標系の原点：ユーザー座標系の原点
全体座標系の原点：全体座標系の原点
平均：対象節点の各方向別座標値の平均
中心：対象節点のうち最大座標と最小座標の中央点
指定：基準点座標を入力
選択タイプ
全て：入力されたすべての節点に適用
画面から選択：選択された節点にのみ適用
