剛性非定型検討(軟層) テーブル

機能

建物構造の層剛性比は、「剛性不規則性検討（ソフトストーリー検討）テーブル」に表形式で整理されます。

「Model/Building/Control Data」の「Story Shear Force Ratio」において「Story Moduleを考慮」がチェックされている場合、上部モジュールと下部モジュールが重なる層について、より正確な層せん断力を算出できます。

構造 > 建物＆層 > 層 > 「モジュールの定義」ボタンでモジュールが定義されている場合、そのモジュールデータは表の第1列に表示されます。

許容値を超える比率は赤色で表示され、備考欄には「Irregular」と表示されます。

本機能を使用するには、「Model/Building/Control Data」の「Story Shear Force Ratio」をチェックする必要があります（デフォルトで有効）。

GEN NX のテーブルツールは強力で多様な機能を内蔵しており、詳しい使い方はテーブルツールの使い方を参照してください。

呼出

リボンメニュー：結果 > 一般 >  テーブル > 層テーブル > 剛性非定型検討(軟層) テーブル

入力

剛性不規則性検討が必要な荷重ケース／荷重組合せおよび層間変形の計算方法を選択します。


荷重ケース : 荷重ケース／荷重組合せ

層 : 層番号

レベル : 層高さ

層高さ : 階高

1. 層間変形

選択した荷重ケースによる層間変形

2. 層せん断力

選択した荷重ケースによる層せん断力

3. 層剛性

不規則性検討パラメータで選択された層剛性の算定方法により以下のように定義されます。

Story Stiffness Method = 1/Story Drift Ratio の場合：層剛性 ＝ 層高さ ÷ 層間変形

Story Stiffness Method = Story Shear / Story Drift の場合：層剛性 ＝ 層せん断力 ÷ 層間変形


4. 上層剛性

0.7 Ku1：現在の層の直上階の層剛性の70％

0.8 Ku123：現在の層の上方3層の連続する層剛性の平均値の80％

5. 層剛性比

層剛性比 ＝ 現在層の層剛性 ÷ Max（0.7 Ku1、0.8 Ku123）

※最上階（屋根階）の層剛性比は算定されません。
また、上方に3層が存在しない場合は0.7 Ku1のみが算定されます。

6. 層間変形角比

層間変形角比：現在層の層間変形角をその上層の層間変形角で除した値です。

7. 備考

「層間変形角比」が1.0を超え、かつ「層剛性比」が1.3を超える場合は「Irregular（不整形）」と表示され、それ以外の場合は「Regular（整形）」と表示されます。

層剛性（または層間変形）が負の場合は、表中の値の前に「-」が表示されます。

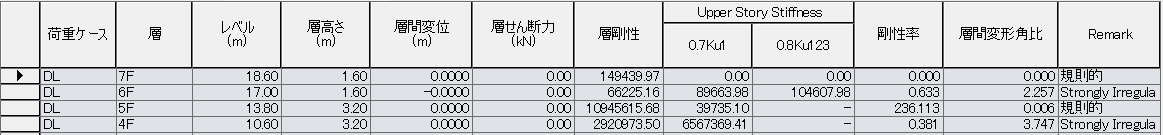

表の作成ルール

1.層間変形が負の場合、対応する層剛性にも「-」が付いて表示されます（①）。

2.上層剛性が「-」で表示される場合、0.7Ku1も「-」で表示されます（②）。

3.上位3層のいずれかの剛性が「-」の場合、0.8Ku123も「-」で表示されます（③）。

4.0.7Ku1および0.8Ku123の両方が「-」の場合、層剛性比も「-」で表示されます。

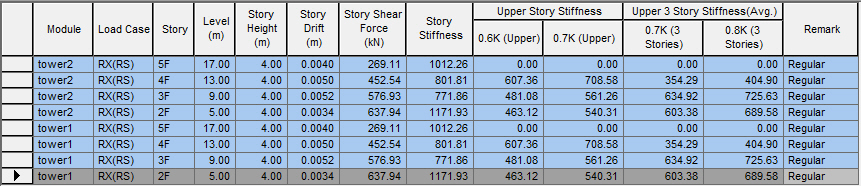

モジュールが定義されている場合

モジュールが定義されている場合にのみ、モジュール列が生成されます。
剛性不規則性の評価結果は以下の注意事項に従って算定されます。


1. 各モジュールの最上階については、剛性不規則性の評価結果は生成されません。
2. 上部モジュールの最上階直下の層では「上層剛性」がゼロとなるため、常に「Regular（整形）」と判定されます。
3. 剛性評価方法（0.7Ku1）においては、各モジュール最上階直下の層の「上層剛性」は常に「0」として表示されます。
4. 剛性評価方法（0.8Ku123）においては、各モジュール最上階直下の3層について「上層剛性」は常に「0」として表示されます。

図

モジュール : 構造 > 建物＆層 > 層 > モジュールの定義ボタンで定義されたモジュール名

荷重ケース : 荷重ケース／荷重組合せ

層 : 層番号

レベル : 層高さ

層高さ : 階高

1. 層間変形

選択した荷重ケースによる層間変形

2. 層せん断力

選択した荷重ケースによる層せん断力

3. 層剛性

剛性不規則性検討パラメータで選択された層剛性算定方法により以下のように定義されます。

Story Stiffness Method = 1/Story Drift Ratio の場合：　層剛性 ＝ 層高さ ÷ 層間変形

Story Stiffness Method = Story Shear / Story Drift の場合：　層剛性 ＝ 層せん断力 ÷ 層間変形

4. 上層剛性

0.7 Ku1：現在の層の直上階の層剛性の70％

0.8 Ku123：現在の層の直上3層の平均層剛性の80％

5. 層剛性比

層剛性比 ＝ Max（0.7 Ku1、0.8 Ku123） ÷ 現在層の層剛性

※最上階（屋根階）の層剛性比は算定されません。
また、上に3層が存在しない場合は0.7 Ku1のみが算定されます。

6. 層間変形角比

現在層の層間変形角をその上層の層間変形角で除した値です。

7. Remark

「層間変形角比」が1.0を超え、かつ「層剛性比」が1.3を超える場合は「Irregular（不整形）」と表示され、それ以外の場合は「Regular（整形）」と表示されます。

層剛性（または層間変形）が負の場合は、表中の値の前に「-」が表示されます。

表の生成ルール：
1. 層間変形が負の場合、対応する層剛性にも「-」が表示されます（①）
2. 上層剛性が「-」の場合、0.7Ku1も「-」で表示されます（②）
3. 上位3層のいずれかの剛性が「-」の場合、0.8Ku123も「-」で表示されます（③）
4. 0.7Ku1および0.8Ku123の両方が「-」の場合、層剛性比も「-」で表示されます

ソフトストーリー比の計算例
上記表の結果のうち、5階のソフトストーリー比を算定する。
1) 荷重ケース = EX、層 = 5F
