機能
水平力に抵抗する部材の層せん断力分配率(層せん断力分担率)をスプレッドシート形式のテーブルに表示します。
本機能は"構造＞建物 ＆層＞建物制御データで "層せん断力分担率"を必ずチェックオンしなければなりません。
(デフォルト=チェックオン)
静的増分解析を遂行した場合に部材の層せん断力分担率を確認することができます。
分担率は柱部材(フレーム-梁)とブレース部材（フレーム-トラス）と壁部材(壁)が抵抗する比率で表示されます。
構造物に平面要素(Planar)とソリッド要素(Solid)が含まれた場合には平面とソリッドに区分されて出力されます。
GEN NX のテーブルツールは強力で多様な機能を内蔵しており、詳しい使い方はテーブルツールの使い方を参照してください。
呼出
リボンメニュー：結果 > 一般 > テーブル > 層テーブル > 層せん断力分担率
入力
フィルタリングダイアログで層せん断力分担率を計算する静的荷重ケースを選択した後[OK]をクリックします。

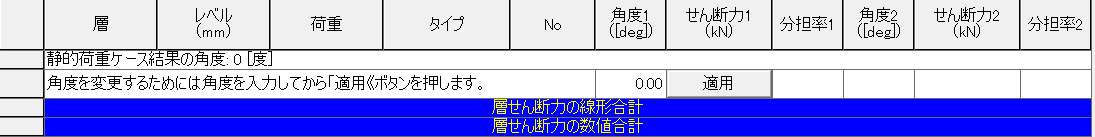

テーブルツールの使用方法を参照して、次のデータを確認します。
層 : 層名
レベル : 各層の高さ
荷重 : 静的水平荷重(地震荷重、風荷重)
タイプ : 要素タイプ
No : 要素番号
角度1([deg]) : 要素別のせん断力計算時の基準角度
せん断力1(tonf) : 該当の要素がAngle1方向で分担するせん断力
分担率1 : Angle1方向で層せん断力に対する該当の要素が分担するせん断力の比率
角度2([deg]) : Angle1 + 90度
せん断力2(tonf) : 該当の要素がAngle2方向で分担するせん断力
分担率2: Angle2方向で層せん断力に対する該当の要素が分担するせん断力の比率
角度を変更するためには角度を入力してから「適用」ボタンを押します。 : 該当の要素が分担するせん断力の角度(Angle1)を
入力した後、適用 をクリックすると、変更された角度によってせん断力の分担率を確認することができます。
角度1は要素のせん断力を計算する基準になる方向です。一般的に角度1を荷重が作用する方向と指定すれば、入力された荷重と層せん断力は一致して、各部材のせん断力分担率を確認することができます。
応答スペクトル荷重の場合、層せん断力は各モードに対しての層せん断力を組合わせた結果です。
層せん断力分担率の合計(①)のフレーム、壁は、該当する各層に対してフレーム、 壁それぞれに対するせん断力を加えた結果を表します。従って、フレーム、 壁に分配される比率の合計は常に"1.0"になります。
