機能
せん断壁の断面選定または断面検定を実行する時に、せん断壁を区分するグループまたは個別の壁符号を入力するために使用します。
呼出
リボンメニュー：設計 > RC設計 > 設計情報データ > 設計パラメータ > 壁符号の修正

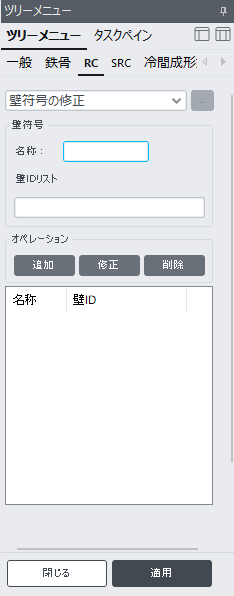

入力
壁符号
せん断壁を区分するグループまたは個別の壁符号を入力します。
名称 : せん断壁を区分するグループまたは個別の符号
せん断壁の壁符号が入力されない場合には、次のようにプログラム内部で自動で壁符号を設定します。壁符号は文字型変数であり、最大12文字まで入力することができます。
壁符号 = "wM" +せん断壁の壁番号
壁IDリスト : せん断壁の壁番号リスト
せん断壁の壁番号の入力は、せん断壁の壁番号を入力ボックスからユーザーが直接入力する方法とモデル画面からマウスで選択する方法の２つがあります。
オペレーション
せん断壁の壁番号に対して定義した壁符号を追加、修正または削除します。
追加 : 入力したせん断壁の壁符号を追加します。
修正 : 既に定義したせん断壁の壁符号を修正します。
削除 : 選択したせん断壁の壁符号を削除します。
閉じる : ダイアログボックスを閉じます。
同一のせん断壁に壁符号が重複して入力された場合は、該当するせん断壁に対して最後に入力された壁符号を適用します。
