機能
解析モデル作成時に入力したコンクリートおよび鉄筋の材料データを、設計目的に適した材料データに修正または変更する場合に使用します。ここで修正・変更した内容は解析結果には影響せず、自動設計および強度検証時のみ使用されます。
呼出
リボンメニュー：設計 > RC設計 > 設計情報データ > RC材料の修正
入力

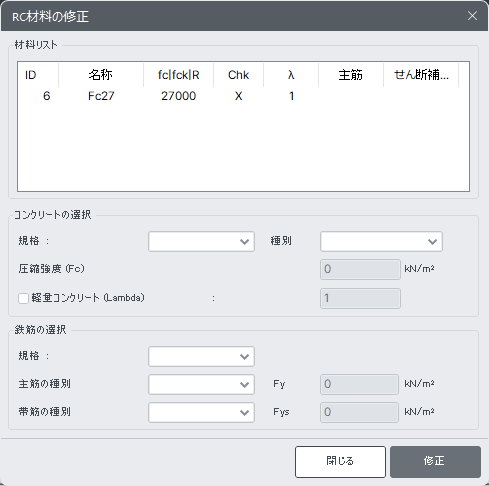

RC材料の修正ダイアログボックス
材料リスト
解析モデルの作成時に入力したコンクリート及び鉄筋が表示されます。変更する材料をマウスで選択します。
コンクリートの選択
選択した材料が表示されて、材料データを変更することができます。
「材料データの変更方法」
1. 材料データベースを利用する方法
該当の材料が含まれている規格と材料をマウスで選択します。
鉄筋の標準規格はコンクリート標準規格と同様に表示されて、必要に応じてユーザーが変更することができます。
すなわち、コンクリートの規格と鉄筋の規格は、必ずしも同じである必要はありません。
2. 使用者が材料データを直接入力する方法
規格の入力ボックスから'None'を選択して、名称の入力ボックスに材料の名前を入力します。
以上を入力すると、材料データを入力する入力ボックスがアクティブになり、各項目に対して値を入力します。
圧縮強度(Fc) : コンクリートの設計基準圧縮強度
軽量コンクリート(lambda)：コンクリートを軽量コンクリートにします。
'None'を選択した場合は、ユーザーが定義した材料で設計機能を実行することができます。
安全診断や補修/補強設計の時に、実際の圧縮強度を適用することができるのでたいへん便利です。
鉄筋の選択
規格 : 鉄筋の規格を選択
主筋 : 主筋の種別
Fy : 主筋の降伏応力度
せん断補強筋 : せん断補強筋の種別
Fys : せん断補強筋の降伏応力度
修正： ユーザーが入力した値で、材料データを修正します。
閉じる：入力した値や選択項目を適用せずに、ダイアログボックスを閉じます。
鉄筋の弾性係数は、下記のように設計規準別に定義された値を適用します。
(1) | AIJ-WSD99 | 33500 X (Wc/24)2 * (Fc/60)(1/3) N/mm2 | |
(2) | KSCE-USD96 | = 15000 X fc0.5 kgf/cm2 | (If fc <= 300 kgf/cm2) |
| = 10500 X fc0.5 + 70000 kgf/cm. | (If fc > 300 kgf/cm2) | ||
(3) | KCI-USD99 | = 15000 X fc0.5 kgf/cm2 | (If fc <= 300 kgf/cm2) |
| = 10500 X fc0.5 + 70000 kgf/cm2 | (If fc > 300 kgf/cm2) | ||
(4) | ACI318-89 | = 57000 X f'c0.5 lb/in2 | |
(5) | ACI318-95 | = 57000 X f'c0.5 lb/in2 | |
(6) | ACI318-99 | = 57000 X f'c0.5 lb/in2 | |
(7) | AIK-WSD2K | = 1.4 X 105 kgf/cm2 | (If Fc <= 300 kgf/cm2) |
| = 10500 X Fc0.5 + 70000 kgf/cm2 | (If Fc > 300 kgf/cm2) | ||
(8) | AIK-USD94 | = 15000 X f'c0.5 kgf/cm2 | |
(9) | BS8110-97 | = (20 + 0.2 X Fcu) * 103 N/mm2 | |
(10) | Eurocode2 | = 9.5 X (Fc+8.0)(1/3) X 103 N/mm2 | |
(11) | GB50010-02 | = 105/ (2.2 + 34.7/Fcu)N/mm2 | |
(12) | CSA-A23. 3-94 | = 4500 X f'c0.5 N/mm2 |
【機能活用及び注意事項】
1.選択可能なコンクリート及び鉄筋の標準規格基準データベースは次のようになります。
JIS(RC) : 日本建築学会基準
JIS-Civil(RC) : 日本道路橋示方書基準
ASTM(RC) : American Society for Testing Materials
CSA(RC) : Canadian Standards Association
BS(RC) : British Standards
EN(RC) : European Code
GB(RC) : Guojia Biao Zhun(China) -中国国家標準
GB-Civil(RC) : Guojia Biao Zhun(China) -中国交通部標準
TB05(RC) : TB 10002.3-2005 (Code for design on reinforced and prestressed concrete structure of railway bridge and culvert)
KS(RC) : 韓国工業規格
KS-Civil(RC) : Korean Civil Standards
IS(RC) : Indian Standards
JTG04(RC) : Jiao Tongbu Gong Lu Biao Zhun-交通部道路標準(Tendon,Wire及び熱処理鉄筋に対する情報をDBから選択することができる。)
UNI(RC) : イタリア工業規格
2.解析モデルの作成時に入力したコンクリートと鉄筋の材料データの中で、種別、Ec、 fc、主筋の降伏応力度、せん断補強筋の許容応力度などの値が入力されていない場合には、次の値を適用します。
(1) JIS(RC)
| NAME | = Fc24 ( 24 N/mm2) |
| Grade of Main Rebar | = SD390 (Fy=390 N/mm2) |
| Grade of Sub Rebar | = SD390 (Fy=390 N/mm2) |
| Wc | = 23.0 kN/m3 (If Fc <= 36 N/mm2) |
| = 23.5 kN/m3 (If Fc <= 48 N/mm2) | |
| = 24.0 kN/m3 (If Fc <= 60 N/mm2) | |
| Ec(N/mm2, 解析用） | = 3.35 X 104 X (Wc/24)2 X (Fc/60)(1/3) |
| Es | = 2.05 X 105 N/mm2 |
(2) ASTM(RC)
| NAME | = Grade C4000 ( 4000 lb/in2) |
| Grade of Main Rebar | = Grade 60 (Fy=60000 lb/in2) |
| Grade of Sub Rebar | = Grade 60 (Fy=60000 lb/in2) |
| Wc | = 150 lb/ft3. |
| Ec(lb/in2, 解析用） | = 33 X Wc1.5 X f'c0.5 |
| Es | = 2.9 X 107 lb/in^2 |
(3) CSA
| NAME | = C30 ( 30 N/mm2) |
| Grade of Main Rebar | = 400R (400 N/mm2) |
| Wc | = 2300 kg/m3. |
| Ec(lb/in2, 解析用） | = (3300 X f'c0.5+ 6900) X (Wc/2300)1.5 |
| Es | = 2.0 X 105 N/mm2 |
(4) BS(RC)
| NAME | = C30 ( 30 N/mm2) <- Strength of Cubic (Fcu). |
| Grade of Main Rebar | = SD460 (Fy=460 N/mm2) |
| Grade of Sub Rebar | = SD460 (Fy=460 N/mm2) |
| Ec(N/mm2, 解析用） | = (Fcu/5 + 20.0) X 103 |
| Es | = 2.00 X 105 N/mm2 |
(5) EN(RC)
| NAME | = C25/30 ( 25 N/mm2) |
| Grade of Main Rebar | = SD400 (Fy=400 N/mm2) |
| Grade of Sub Rebar | = SD400 (Fy=400 N/mm2) |
| Ec(N/mm2, 解析用） | = 9.5 X (Fc+8.0)(1/3) X 103 |
| Es | = 2.00 X 105 N/mm2 |
(6) GB(RC)
| NAME | = C25 ( 25 N/mm2) |
| Grade of Main Rebar | = HRB400 (400 N/mm2) |
| Ec(N/mm2, 解析用） | = 105/ (2.2 + 34.7/Fcu) |
| Es | = 2.00 X 105 N/mm2 |
(7) GB-CIVIL(RC)
| NAME | = C25 ( 25 N/mm2) |
| Grade of Main Rebar | = Grade 2 (400 N/mm2) |
| Ec(N/mm2, 解析用） | = 105/ (2.2 + 33.0/Fcu) |
| Es Grade 1 | = 2.10 X 105 N/mm2 |
| 残り Series | = 2.00 X 105 N/mm2 |
(8) KS(RC)
| NAME | = C240 ( 240 kgf/cm2) |
| Grade of Main Rebar | = SD40 (Fy=4000 kgf/cm2) |
| Grade of Sub Rebar | = SD40 (Fy=4000 kgf/cm2) |
| Wc | = 2.4 tonf/m3 |
| Ec(kgf/cm2, 解析用） | = 4270 X Wc1.5 X fck0.5 (If fck <= 300 kgf/cm2) |
| = 3000 X Wc1.5 X fck0.5 + 70000 (If fck > 300 kgf/cm2) | |
| Es | = 2.1X106 kgf/cm2 |
(9) KS-Civil(RC)
| NAME | = C240 ( 240 kgf/cm2) |
| Grade of Main Rebar | = SD40 (Fy=4000 kgf/cm2) |
| Grade of Sub Rebar | = SD40 (Fy=4000 kgf/cm2) |
| Wc | = 2.5 tonf/m3 |
| Ec(kgf/cm2, 解析用） | = 4270 X Wc1.5 X fck0.5 (If fck <= 300 kgf/cm2) |
| = 3000 X Wc1.5 X fck0.5 + 70000 (If fck > 300 kgf/cm2) | |
| Es | = 2.1 X 106 kgf/cm2 |
3.規格の入力ボックスで'None'で選択すれば、ユーザーが定義した材料で設計機能を行うことができます。
4.中国やBS強度基準で材質データを指定する時には円周(Cylinder)公示逓ではない角柱(Cubic) 公示逓のコントリト圧縮強度が適用される。
