機能
梁、柱、壁体及びブレースに対して要素別に配筋が異なる設計をするときに使います。
呼出
リボンメニュー：設計 > RC設計 > 設計情報データ > 鉄筋入力 > 配筋の基本設定
入力
オプション機能の入力変数に対する説明は 設計 > RC設計 > 設計情報データ > 鉄筋入力 > 配筋の基本設定 の
変数入力と同じです。
入力した情報は 設計 > RC設計 > テーブル > 鉄筋集計テーブル > 要素別配筋の基本設定で確認及び変更ができます。
オプション
追加/変更 : 作業ウィンドウから選択した部材に対して部材毎の鉄筋情報を入力
削除 : 各梁部材毎に指定されている鉄筋情報を削除
部材別に入力された鉄筋情報を削除した場合、部材設計のときに、配筋の基本設定で指定された鉄筋情報が設計に適用されます。すなわち、プロパティ別に指定された鉄筋情報を利用して設計を行います。

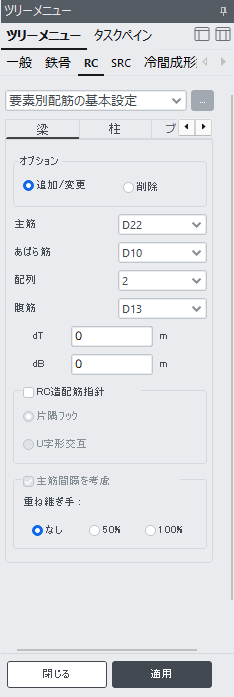

「梁選択の場合」
主筋 : 主筋の規格
あばら筋 : せん断鉄筋の規格
配列 : せん断鉄筋の本数
腹筋 : 各梁部材
dT : 梁部材の断面の上端から上端筋(1段目)の中心までの距離
dB : 梁部材の断面の下端から下端筋(1段目)の中心までの距離
RC造配筋指針
片隅フック：せん断筋の片隅をフック先曲げするとき
U字形交互フック：せん断筋の両側をフック先曲げするとき
主筋間隔を考慮
チェックオン : 鉄筋間隔を考慮した部材設計を遂行し、継ぎ手方法を選択することができます。
= なし : 主鉄筋の継手を考慮せずに鉄筋本数を計算
= 50% : 主鉄筋の半継手を考慮して鉄筋本数を計算
= 100% : 主鉄筋の全継手を考慮して鉄筋本数を計算
チェックオフ : 鉄筋間隔を無視して部材設計に必要な鉄筋量のみ計算して出力します。
従って、継ぎ手方法選択オプションが非活性化されます。

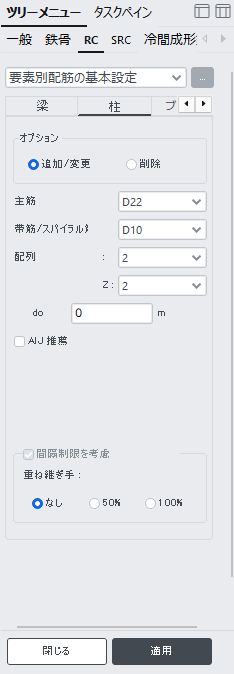

「柱選択の場合」
主筋 : 主筋の規格
帯筋/スパイラル : せん断鉄筋の規格
配列 : せん断鉄筋の本数
d0 : 柱部材の表面から鉄筋の中心までの距離
間隔制限を考慮
チェックオン :
鉄筋間隔を考慮した部材設計を遂行し、継ぎ手方法を選択することができます。
= なし : 主鉄筋の継手を考慮せずに鉄筋本数を計算
= 50% : 主鉄筋の半継手を考慮して鉄筋本数を計算
= 100% : 主鉄筋の全継手を考慮して鉄筋本数を計算
チェックオフ :
鉄筋間隔を無視して部材設計に必要な鉄筋量のみ計算して出力します。
従って、継ぎ手方法選択オプションが非活性化されます。

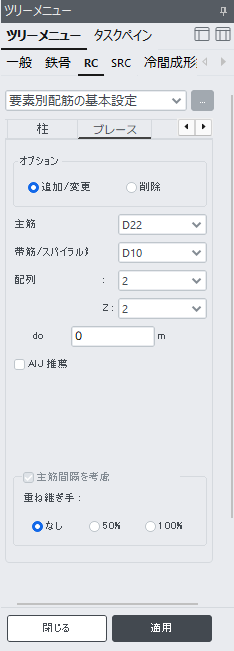

「ブレースの場合」
主筋 : 主筋の規格
帯筋/スパイラル : せん断鉄筋の規格
配列 : せん断鉄筋の本数
d0 : ブレース部材の表面から鉄筋の中心までの距離
主筋間隔を考慮
チェックオン :
鉄筋間隔を考慮した部材設計を遂行し、継ぎ手方法を選択することができます。
= なし : 主鉄筋の継手を考慮せずに鉄筋本数を計算
= 50% : 主鉄筋の半継手を考慮して鉄筋本数を計算
= 100% : 主鉄筋の全継手を考慮して鉄筋本数を計算
チェックオフ :
鉄筋間隔を無視して部材設計に必要な鉄筋量のみ計算して出力します。
従って、継ぎ手方法選択オプションが非活性化されます。

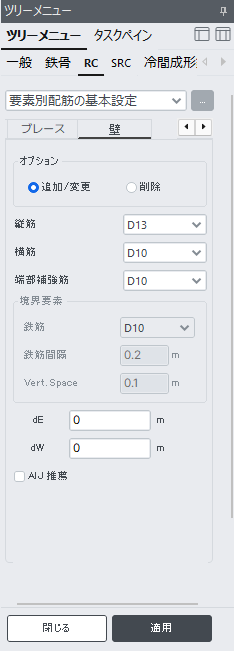

「壁の場合」
縦筋 : 縦筋の規格
横筋 : 横筋の規格
端部補強筋 :端部補強筋の規格
境界要素鉄筋 : 境界要素鉄筋の規格
境界要素鉄筋間隔 :
せん断壁の表面から縦筋端部補強筋の中心までの距離を入力します。
dw : せん断壁の表面から縦筋中心までの距離
de : せん断壁の端部から１番目の端部補強筋の中心までの距離
