機能
鉄筋コンクリート梁の設計時に使用された設計部材力を、スプレッドシート形式のテーブルで確認します。
GEN NXのテーブルツールは強力で多様な機能を内蔵しており、詳細な使用方法についてはテーブルツールの使用方法を参照してください。
呼出
リボンメニュー：設計 > RC設計 > 結果 > RC部材設計断面力 > 梁設計断面力
入力
フィルタリングダイアログで、確認したいブレース部材を選択します。

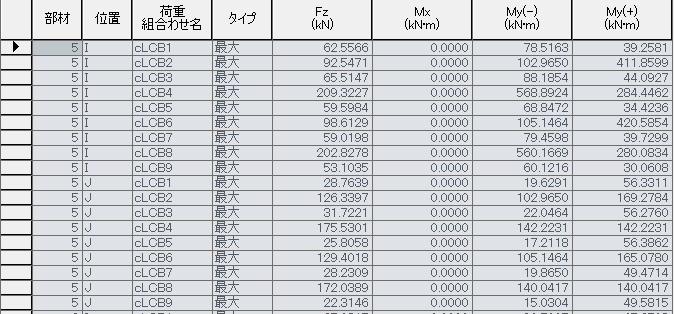

テーブルツールの使用方法を参照して、以下のデータを確認します。
部材 : 梁部材の名称
位置 : 設計部材力の出力位置
荷重組合せ名 : コンクリートの荷重組合せ条件の名称
タイプ : 設計部材力の最大／最小
Fz : 要素座標系 z軸方向のせん断力
Mx : 要素座標系 x軸に対するねじりモーメント
My(-) : 要素座標系 y軸に対する曲げモーメント（最小負モーメント）
My(+) : 要素座標系 y軸に対する曲げモーメント（最大正モーメント）
