機能
鉄筋コンクリートブレースの設計時に使用された設計部材力を、スプレッドシート形式のテーブルで確認します。
GEN NXのテーブルツールは強力で多様な機能を備えており、詳細な使用方法についてはテーブルツールの使用方法を参照してください。
呼出
リボンメニュー：設計 > RC設計 > 結果 > RC部材設計断面力 > ブレース設計断面力
入力
フィルタリングダイアログで、確認したいブレース部材を選択します。

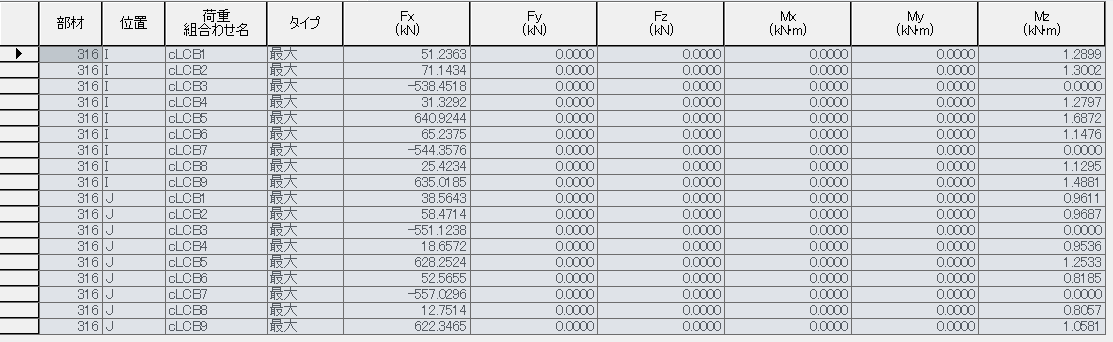

テーブルツールの使用方法を参照して、以下のデータを確認します。
部材 : ブレース部材の名称
位置 : 設計部材力の出力位置
荷重組合せ名 : コンクリート荷重組合せ条件の名称
タイプ : 設計部材力の最大／最小
Fx : 要素座標系x軸方向の軸力
Fy : 要素座標系y軸方向のせん断力
Fz : 要素座標系z軸方向のせん断力
Mx : 要素座標系x軸まわりのねじりモーメント
My : 要素座標系y軸まわりの曲げモーメント
Mz : 要素座標系z軸まわりの曲げモーメント
