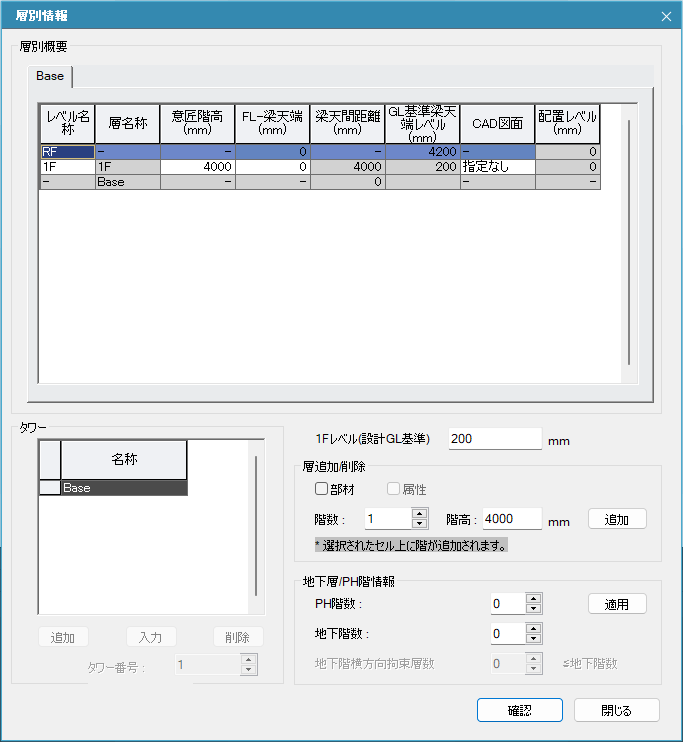

概要
層データを入力します。
実行方法
リボンメニュー：情報 > プロジェクト情報 > 層別
コマンド：SI
詳細説明

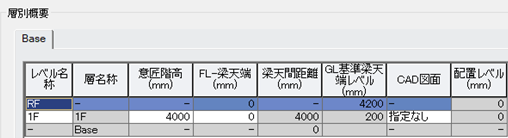

層別概要
使用法を参考とし、以下のデータを入力または修正します。
| レベル名称 | ：任意の層の名前 |
| 層名称 | ：プログラム内の層の名前 |
| 意匠階高 | ：FL基準で各層の高さを入力します。Base層は修正できません。 |
| FL-梁天端 | ：各層の、梁天端から見たFLの高さを入力します。 |
| 梁天間距離 | ：入力された[意匠階高]と[FL-梁天端]より、層の上下の梁天端距離を表示します。 |
| 基準梁天端レベル |
：GLからの累計の梁天端レベルを表示します。この最上層の高さは地震荷重の固有周期Tの自動計算、風荷重の受風面積に利用されます。 |
| CAD図面 | ：各層に配置するCAD図面を設定します。 |
| 配置レベル | ：CAD図面を配置する高さを設定します。 |
タワー
マルチタワーの層別情報を入力します。（開発中）
1Fレベル(設計GL基準)
建物の1Fレベル(設計GL基準)を入力します。
この数値は
・GL基準天端レベルの計算(固有周期T自動計算の高さ、風荷重受風面積) ・基礎の被り土の厚さ計算
にも利用します。

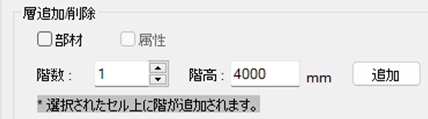

層追加/削除
[追加]ボタンで層を追加します。
削除する場合は、テーブル上でキーボードの[Delete ]キー
を使います。
| 部材 | ：新しい層を生成する際に既存の層の部材情報を適用します。 |
| 属性 |
：新しい層を生成する際に既存の層の属性情報を適用します。 地下層およびPH[適用]階の情報を入力します。ボタンでテーブルに反映されます。 |

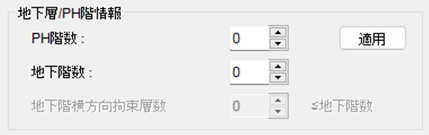

地下層/PH階情報
また、地下階数及びPH階数の和が既存に入力されている構造物全体階数の範囲を 超えてはい
けません。
| PH階数 | ：PH階数を入力します。 |
| 地下階数 | ：地下階数を入力します。 |
| 地下階水平方向拘束解除層数 | ：水平方向の拘束を解除する地下階の階数を入力します。 |
