概要
モデリングに利用するCAD図面の編集、登録を行います。
実行方法
リボンメニュー：情報 > CAD図面 > CAD図面
ツリーメニュー：情報ツリー > CAD図面
詳細説明

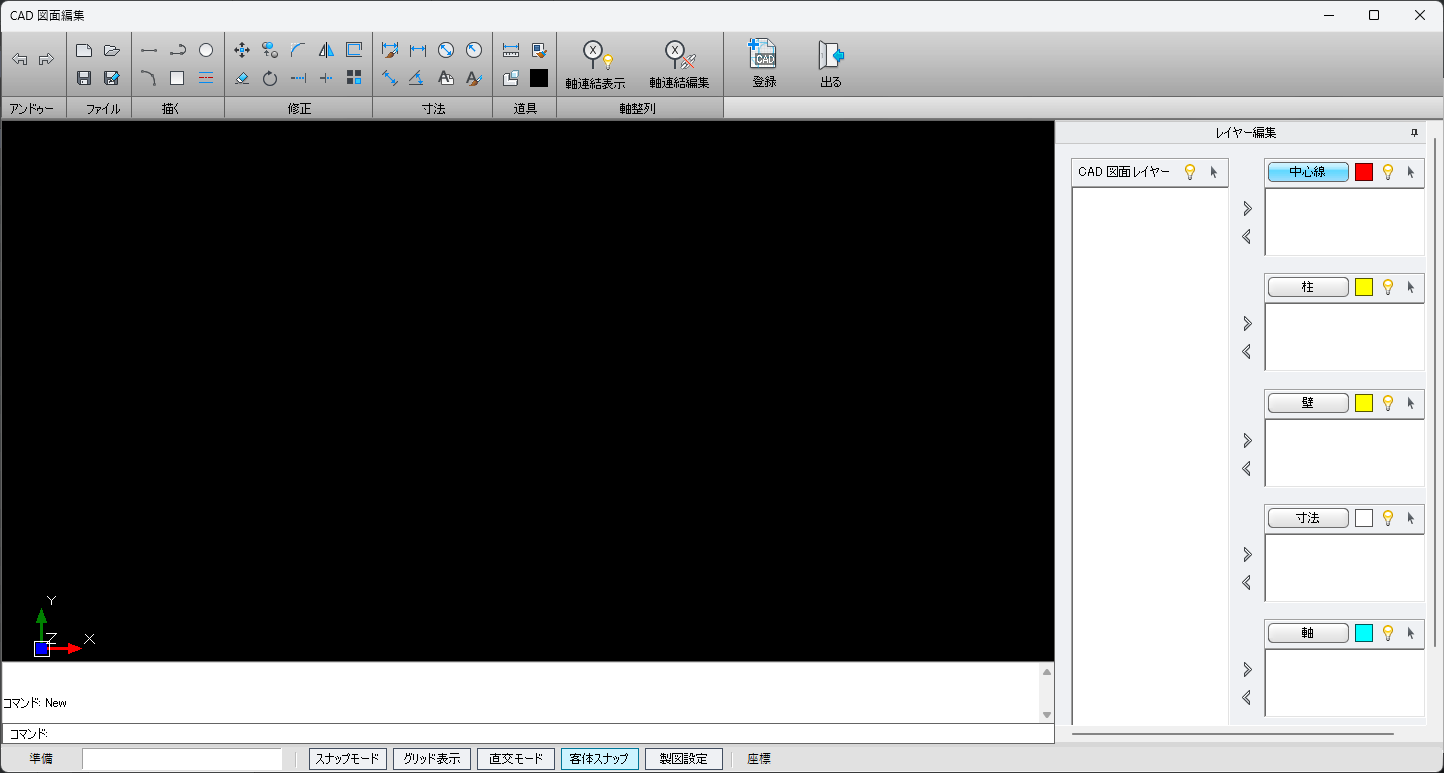

CAD図面編集画面

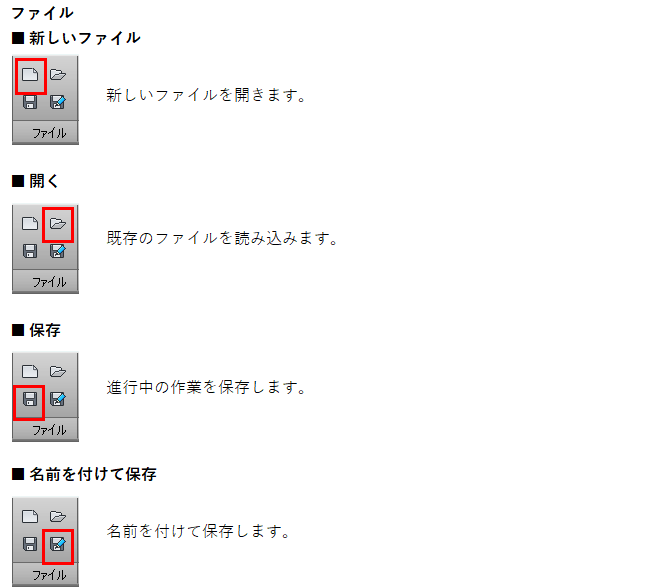

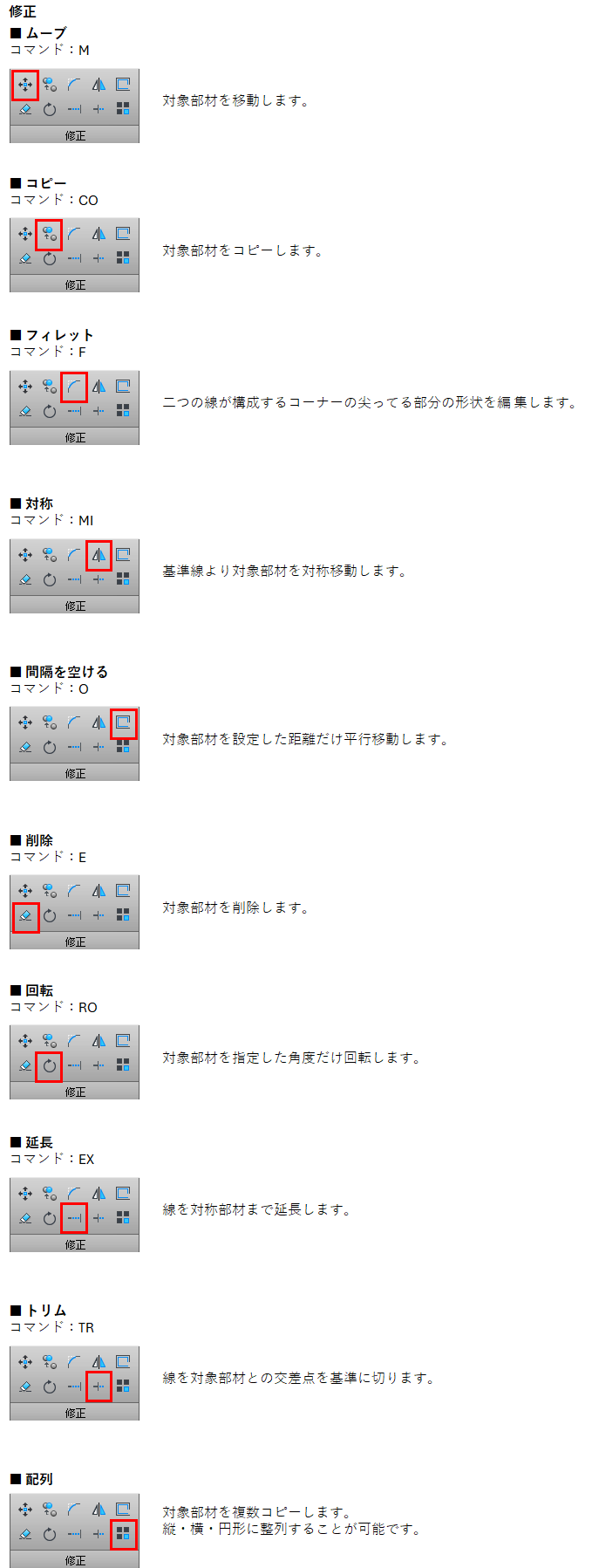

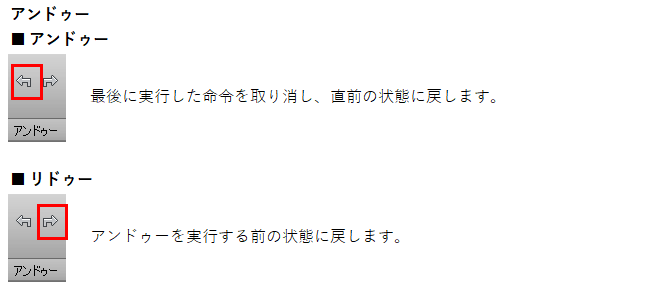

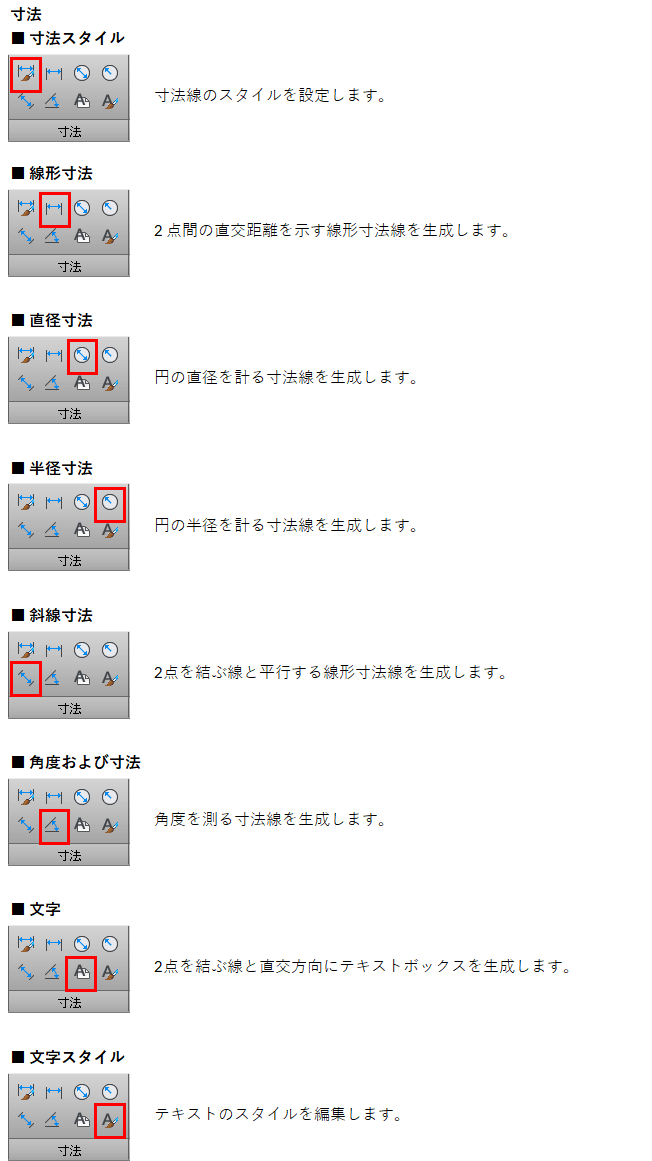

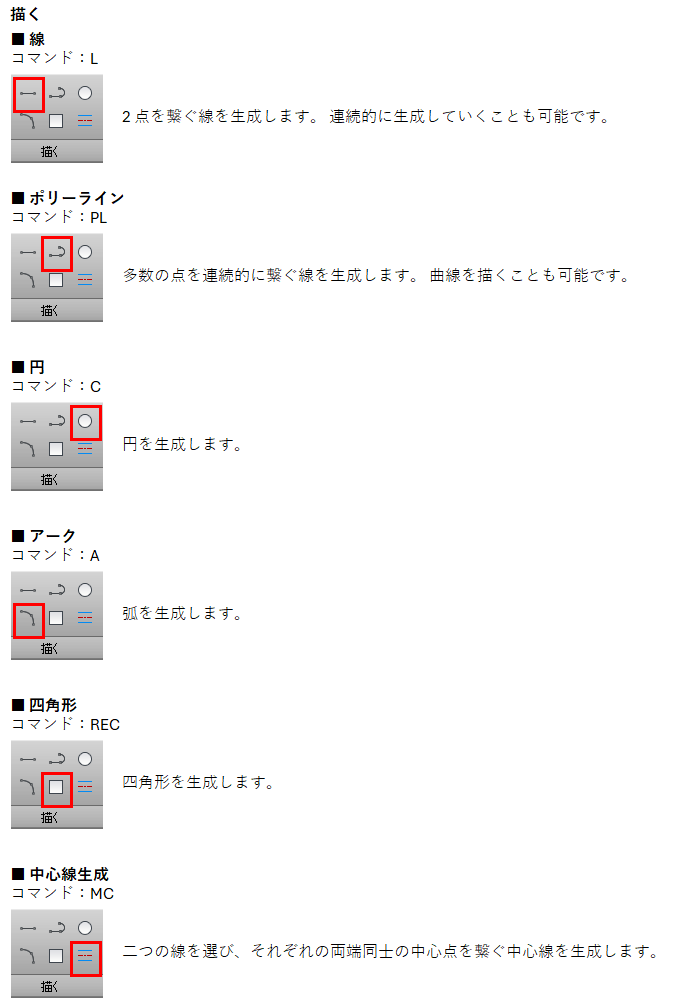

CAD 図面を読み込み図面から直接モデルを生成することが可能です。また図面を作製∕編集することも可能です。

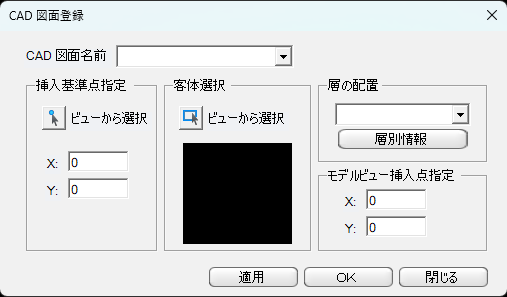

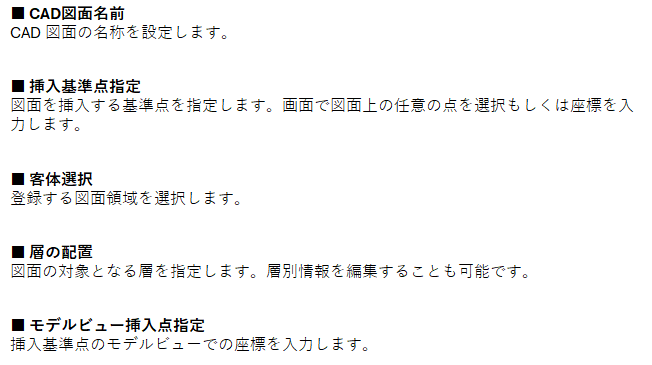

CAD 図面登録ダイアログ
レイヤー編集
既存の図面にあるレイヤーの種類をプログラム上に認識させます。
モデルビューで CAD 図面に沿って部材を自動生成する際に、レイヤーの情報に基づいて生
成します。
図面を編集する際に新しく追加された部材もマウスの右ボタンを押すことでレイヤ
ー情報に割り当てることが可能です。

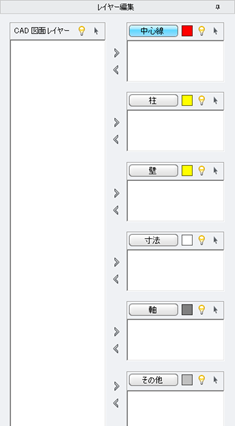

レイヤー編集画面
■ 中心線
部材の中心線を登録します。梁や柱を生成する際に使われます。
■ 柱
柱の断面を登録します。柱を生成する際に使われます。
■ 壁
壁の断面を登録します。壁を生成する際に使われます。
■ 寸法
寸法線を登録します。モデルの寸法をします。
■ その他
モデリングの時に参考となるレイヤーを登録します。
操作手順
CADモデリングの操作手順
Step1. [情報＞CAD図面] をクリック
Step2. [開く] ボタンより、dwgファイルを選択
Step3. [CAD図面レイヤー] に表示されたレイヤーのうち、eGenに読み込みたいレイヤーを振り分ける
Step4. CADの線を選択し、[登録] ボタンをクリック
Step5. “CAD図面名前” を入力し、”層の配置” でCAD図面を配置する層を選択 → “OK” ボタンをクリック
Step6. [出る] ボタンをクリック
