概要
壁を生成します。
実行方法

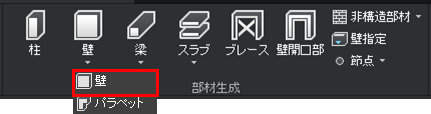

リボンメニュー：モデリング > 部材生成 > 壁 > 壁
コマンド：CW
詳細説明
基本オプション
壁脚部の2点をクリックすることで四角形の壁を生成します。
入力時には、下図のメニューで壁頭部レベルの高さを指定します。
軸線(GR)
XY 平面上の通り芯を選択すると、選択した通り芯上に壁が作成されます。
多角形(PL)
端点をクリックすることで壁を生成します。
多角形の壁や層中間の壁を作ることができます。
断面変更(S)
現在選択されている断面を変更します。登録されている断面の ID を入力すると、選択されている断面が変更されます。
新規断面登録(N)
新しい断面の登録を行います。
操作手順
壁生成手順（2点入力）
Step1. [モデリング＞壁＞壁] をクリック
Step2. 壁頭部レベルの高さを指定
Step3. 壁脚部の2点をクリック
多角形や層中間の壁生成手順（多角形入力）
Step1. [モデリング＞壁＞壁] をクリック
Step2. コマンドラインの “多角形(PL)” の青い文字をクリック
Step3. 壁端点をクリック
