概要
壁に開口部を生成します。
下段からの距離や開口部の幅・高さ等を入力します。
実行方法

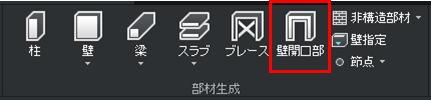

リボンメニュー：モデリング > 部材生成 > 壁開口部
コマンド：CWO
詳細説明
開口部を生成する壁選択
開口部を設定する壁を選択します。
開始点の指定又は基準点指定
開口部の始点をクリックし、Ecterキーを押します。
次点の指定
開口部の終点をクリックします。
荷重(L)
入力時の開口部荷重を変更します。
デフォルト：1000N/m2
開口部高さ(H)
入力時の開口部高さを変更します。
デフォルト：2100mm
下段距離(D)
入力時の下段距離を変更します。
デフォルト：0mm
操作手順
壁開口部生成手順
Step1. [モデリング＞壁開口部] をクリック
Step2. 壁を選択 → Enter
Step3. 開口部開始点をクリック → Enter
Step4. 開口部終点をクリック
Step5. 属性ツリーで開口寸法等を設定
