概要
RCスラブを生成します。
実行方法

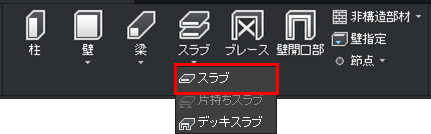

リボンメニュー：モデリング > 部材生成 > スラブ > スラブ
詳細説明
基本オプション
対角線上の2点をクリックすることで四角形のスラブを生成します。
多角形(PL)
端点をクリックすることでスラブを生成します。
多角形のスラブや傾斜スラブを作ることができます。
自動生成(G)
壁及び梁によって囲まれた区間にスラブを自動生成します。
厚さ変更(S)
断面の ID を入力すると、入力時の断面が変更されます。
新しい厚さ登録(N)
新しい断面の登録を行います。
操作手順
スラブ生成手順（2点入力）
Step1. [モデリング＞スラブ＞スラブ] をクリック
Step2. 対角線上の2点をクリック
多角形スラブ生成手順
Step1. [モデリング＞スラブ＞スラブ] をクリック
Step2. コマンドラインの “多角形(PL)” の青い文字をクリック
Step3. スラブ端点をクリック
勾配スラブ生成手順
Step1. [モデリング＞スラブ＞スラブ] をクリック
Step2. コマンドラインの “多角形(PL)” の青い文字をクリック
Step3. スラブ端点をクリック
