概要
片持ち梁を生成します。基端、先端の順に節点をつなげて生成します。
実行方法

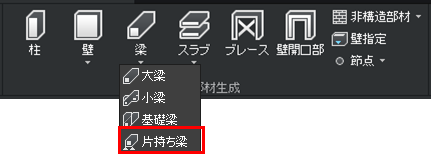

リボンメニュー：モデリング > 部材生成 > 梁 >片持ち梁
コマンド：CCG
詳細説明
目的
片持ち梁をモデル化
入力形式
2節点のクリック
入力対象
片持ち梁
注意事項
断面検定は基端部のみ実行
操作方法
1. 基本オプション
基端、先端の順に節点をクリックし、それらを両端とする片持ち梁を生成します。2 点の線上に柱等の部材がある場合は、要素が自動的に分割されます。
XY 平面上の通り芯を選択すると、その位置に地中梁が生成されます。
2. 断面変更(S)
現在選択されている断面を変更します。登録されている断面の ID を入力すると、選択されている断面が変更されます。
3. 新規断面登録(N)
断面登録ウィンドウに移動し、新しい断面の登録を行います。登録された断面は、情報ツリーに追加され現在の断面として設定されます。
