概要
ブレースを生成します。二つの点をつなげて生成します。
実行方法

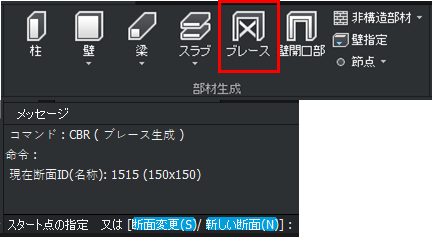

リボンメニュー：モデリング > 部材生成 > ブレース
コマンド：CBR
詳細説明
注意事項
保有水平耐力計算を行う際に、水平力を負担するブレースに含めない場合(水平ブレース等)は
「水平ブレース指定」を行う必要があります。部材芯については<計算解説書>
操作方法
1. 基本オプション
2 点をつなぎブレースを生成します。連続して複数のブレースを作ることが可能です。
2. 断面変更(S)
現在選択されている断面を変更します。登録されている断面の ID を入力すると、選択されている断面が変更されます。
3. 新しい断面(N)
断面登録ウィンドウに移動し、新しい断面の登録を行います。登録された断面は、情報ツリーに追加され現在の断面として設定されます。
