概要
パラペットを生成します。二つの節点をつなげて生成できます。
実行方法

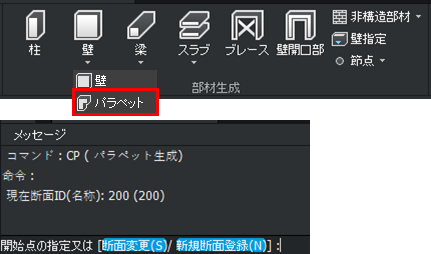

リボンメニュー：モデリング > 部材生成 > 壁 > パラペット
コマンド：CP
詳細説明
目的
パラペットをモデル化
適用範囲
パラペット自重考慮
入力形式
2節点のクリック
入力対象
梁、スラブ
注意事項
剛性割増の対象はRC梁のみ、S梁やスラブは対象外
操作方法
1. 基本オプション
2 点をクリックし、それらを両端とするパラペットを生成します。また、点を連続でクリックすることで複数のパラペットを生成することもできます。
2. 断面変更(S)
現在選択されている断面を変更します。登録されている断面の ID を入力すると、選択されている断面が変更されます。
3. 新規断面登録(N)
断面登録ウィンドウに移動し、新しい断面の登録を行います。登録された断面は、情報ツリーに追加され現在の断面として設定されます。
