概要
選択されたフレーム要素の両端部の接合条件を入力したり既に入力されている接合条件を編集
します。

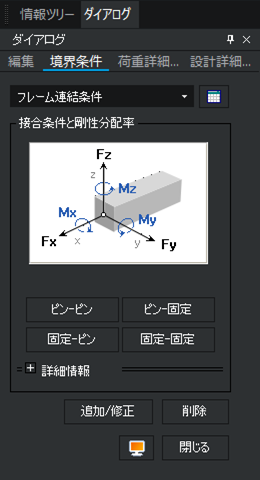

実行方法
リボンメニュー：モデリング > 境界条件 > フレーム連結条件 > フレーム
詳細説明
接合条件と剛性分配率
| ピン−ピン | ：両端部の要素座標系 y 軸及び z 軸に対してピンとする。 |
|
ピン−固定 |
：i端部の要素座標系 y 軸及び z 軸に対してピンとする。 |
| 固定−ピン | ：j端部の要素座標系 y 軸及び z 軸に対してピンとする。 |
| 固定−固定 | ：両端部の全ての接合を剛接合とする。 |
詳細情報
| 比率 | ：0を入力すると自由になり1を入力すると剛接合になります。 |
| 剛性値 | ：ユーザーが直接剛性値を入力します。 |
| Fx, Fy, Fz | ：部材座標系 x, y, z 軸方向に対するバネ剛性を入力します。 一般にはFx:軸力、Fy:弱軸せん断力、Fz:強軸せん断力の解除または剛性値、比率を入力します。 |
| Mx, My, Mz | ：部材座標系 x, y, z 軸方向に対するねじり剛性、または曲げ剛性を入力します。 一般にはMx:ねじり、My:強軸曲げ、Mz:弱軸曲げの解除または剛性値を入力します。 |
機能オプション
| 追加/修正 |
：フレーム端部に比率または剛性値を入力または既に入力されている情報を修正 |
| 削除 | ：入力されている比率または剛性値を削除 |
| ：入力された情報に該当する事項を見る | |
| 閉じる | ：ダイアログを閉じる |
