概要
RC造の設計関連オプションを設定します。
実行方法

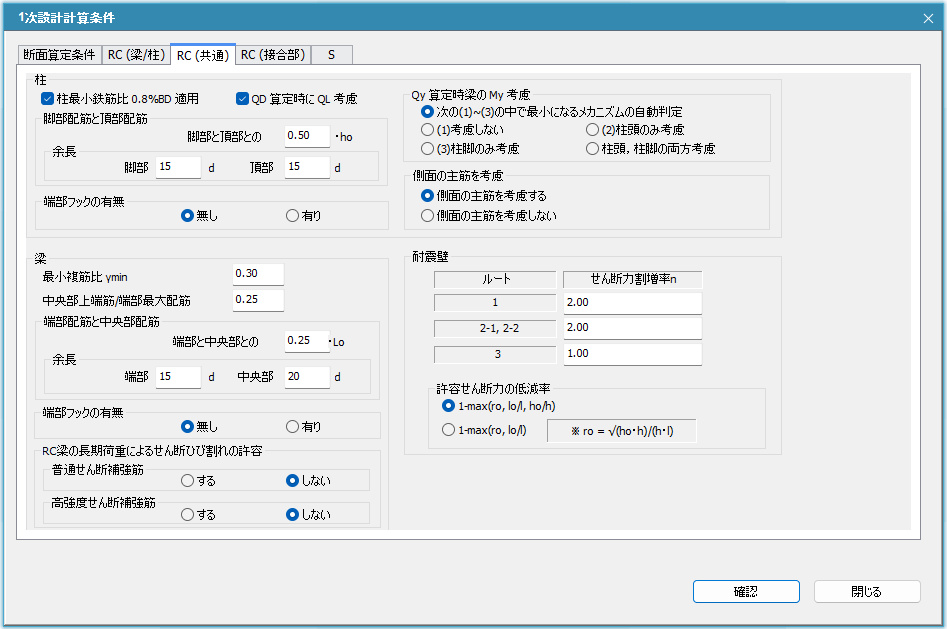

リボンメニュー：設計条件 > 1次設計 > RC > 共通
詳細説明
柱
■ 柱最小鉄筋比 0.8%BD適用
柱の主筋が 0.8 % 以下の場合に、ワーニングを出力します。
デフォルト：適用する
■ QD算定時にQL考慮［検証例］
柱QD算定において、QD=QL+n・QE式でQLを考慮するか選択します。
デフォルト：考慮する
■ 脚部配筋と頂部配筋
脚部と頂部の配筋境界をスパンに対する比率で設定します。
デフォルト：0.50ho
■ 余長
カットオフ筋の定着長さを設定します。
デフォルト：脚部15d, 頂部15d
■ 端部フックの有無
定着の検討を行う際に考慮するフックの有無を設定します。
デフォルト：無し

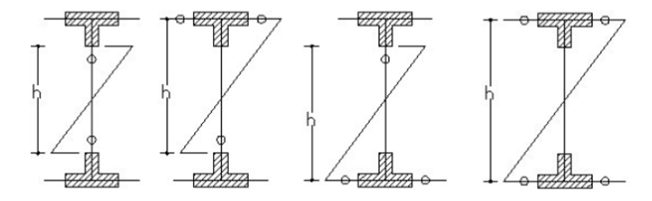

■ Qy算定時梁のMy考慮
柱QDの算定において、Qy計算での梁Myの考慮方法を選択を行います。
デフォルト：次の(1)~(3)の中で最小になるメカニズムの自動判定
■ 側面の主筋を考慮
柱MA算定時に側面の主筋を考慮するか選択します。
デフォルト：側面の主筋を考慮する
梁
■ 最小複筋比γmin
最小複筋比を指定し、満足しない場合はワーニングを出力します。
自動配筋においては、満足するように配筋を行います。
デフォルト：0.3
■ 中央部上端筋/端部最大配筋
中央と端部の上端筋の最小比率を設定し、満足しない場合はワーニングを出力します。
デフォルト：0.25
■ 端部配筋と中央部配筋［検証例］
端部と中央部の配筋境界をスパンに対する比率で設定します。
デフォルト：0.25Lo
■ 余長［検証例］
カットオフ筋の定着長さを設定します。
デフォルト：端部15d, 中央20d
■ 端部フックの有無［検証例］
定着の検討を行う際に考慮するフックの有無を設定します。
デフォルト：無し
■ RC梁の長期荷重によるせん断ひび割れの許容［検証例］
長期荷重によるせん断ひび割れを考慮するか選択します。
デフォルト：普通せん断補強筋 しない, 高強度せん断補強筋 しない
耐震壁
■ せん断力割増率 n
壁の設計における設計用せん断力の割増率を設定します。
デフォルト：ルート1, 2 n=2.0, ルート3 n=1.0
■ 許容せん断力の低減率
壁の許容せん断力の算定の際に考慮する低減率に、ho / h を考慮するか設定します。
デフォルト：1−max(ro, lo /l, ho / h )
