概要
ヒンジ定義を表形式で表示します。
実行方法
リボンメニュー：解析/設計 > 詳細制御 > ヒンジテーブル

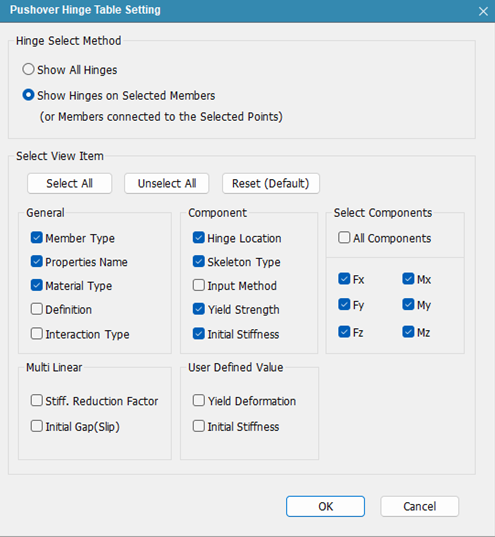

詳細説明
Hinge Select Method
テーブル表示させるヒンジを、全てとするか、選択された部材とするか選択します。
Select View Item
Select All：全選択
Unselect All ：全選択解除
Reset(Default) ：デフォルトに戻します
■ General
Member Type：線材(梁・柱要素)、壁要素、トラス要素、節点バネの項目を表示させるかどうかを選択します。
Properties Name：ヒンジプロパティの名前を表示させるかどうかを選択します。
Material Type：材料タイプ(RC/SRC or Steel/SRC)を表示させるかどうかを選択します。
Definition：M-theta
Interaction Type：P-M-M
■ Component
Hinge Location：I端かJ端かを表示させるかどうかを選択します。
Skeleton Type ：FEMA RC/Steel
Input Method：AutoかUserかを表示させるかどうかを選択します。
Yield Strength：降伏耐力(P1, P2, P3)を表示させるかどうかを選択します。
Initial Stiffness：
■ Select Components
All Components ：全ての自由度を表示させるかどうかを選択します。
Fx, Fy, Fz ：ローカル軸x, y, z方向のプロパティ?を表示させるかどうかを選択します。
Mx, My, Mz ：ローカル軸 x, y, z方向の回転バネ剛性?を表示させるかどうかを選択します。
■ Multi Linear
Stiff. Reduction Factor ：バイリニア、トリリニアの剛性低減率を表示させるかどうかを選択します。
Initial Gap(Slip) ：
■ User Defined Value
Yield Deformation：
Initial Stiffness：初期剛性を表示させるかどうかを選択します。
