概要
地盤情報を追加・修正します。
実行方法

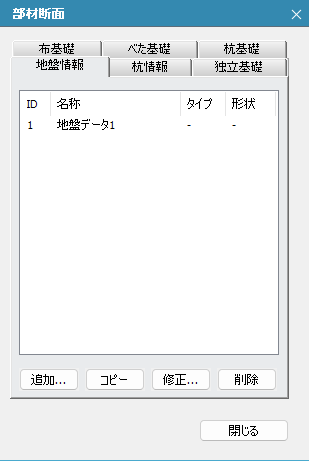

リボンメニュー：基礎 > 断面/地盤/鉄筋情報 > 基礎情報 > 地盤情報
詳細説明

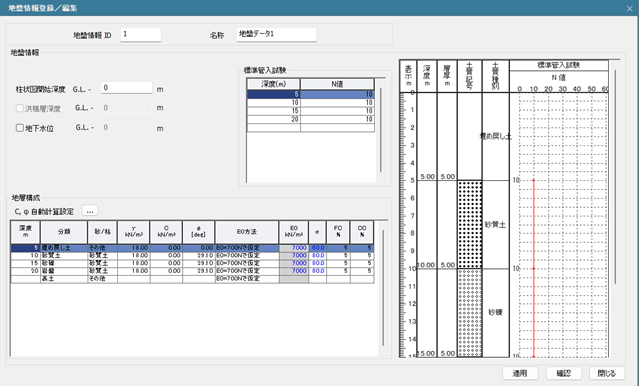

柱状図の作成を行い、地盤情報を登録します。
基本入力情報
地盤情報ID：断面番号(番号の重複はできません。)
名称：断面名称

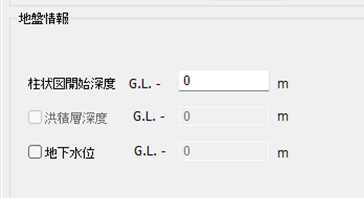

地盤情報
柱状図開始深度：柱状図の開始深度(GLからの深度)を設定します。
地下水位：地下水位の深度(GLからの深度)を設定します。

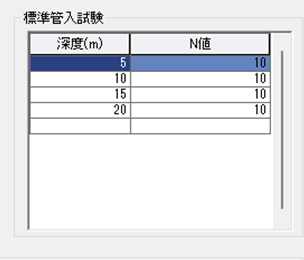

標準貫入試験
深度：柱状図開始深度からの深さを入力します。
N値：深度と対応したN値を入力します。

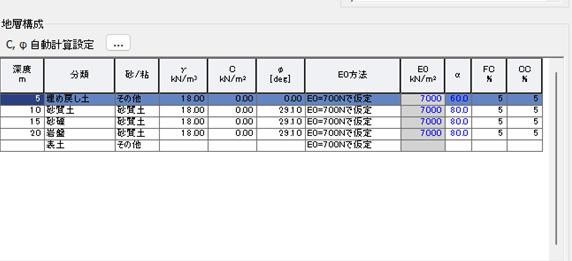

地層構成

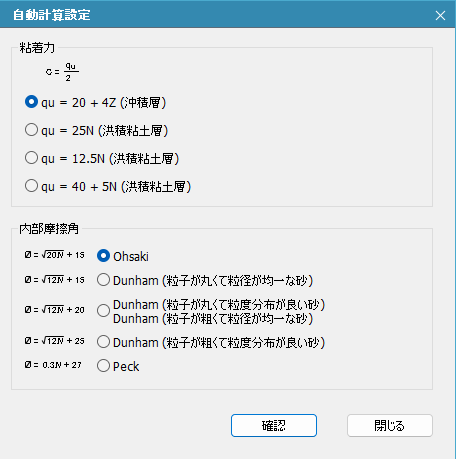

■ C、φ自動計算設定
粘着力：粘着力C及び一軸圧縮強度quの計算方法を選択します。
内部摩擦角：内部摩擦角の計算方法を選択します。
■ テーブル
深度：当該地層の到達深度を入力します。
分類：地層の分類を選択します。
砂∕粘：砂質土]、[粘性土]、[その他]の区分を選択します。
γ：地層の単位体積重量を入力します。
C：粘着力Cを入力します。(入力しない場合は青字で自動計算されます)
φ：内部摩擦角を入力します。(入力しない場合は青字で自動計算されます)
E0方法：地盤の変形係数E0の計算方法を選択します。
E0：自動計算または直接入力した地盤の変形係数E0の値を示します。
α：水平地盤反力係数kh計算時の係数
FC：細粒分含有率を入力します。
CC：粘土分含有率を入力します。
