概要

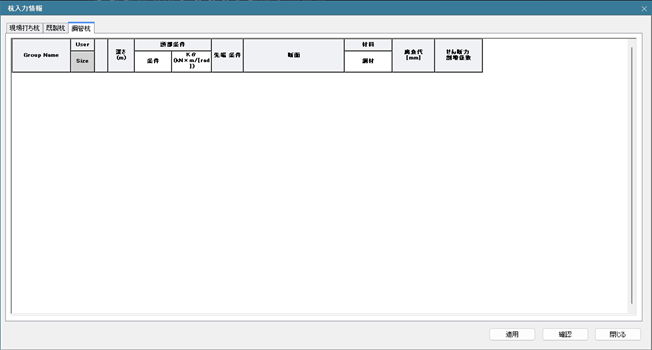

杭の種類・配筋情報などをテーブル形式で確認・編集することができます。
実行方法
リボンメニュー：基礎 > 断面/地盤/鉄筋情報 >断面検定入力情報 > 杭入力情報
詳細説明
■ Group Name
鋼管杭の符号を表します。
■ 深さ
上・中・下各部の杭頭からの深さを入力し、杭の長さを設定します。
■ 頭部条件
P-Y解析時の頭部固定条件を設定します。
固定・ヒンジ・回転抵抗の中で選択します。
回転抵抗の場合はKθを入力します。
■ 先端条件
P-Y解析時の杭先端の固定条件を設定します。
固定・ヒンジの中で選択します。
■ 断面
断面をリストの中から選択します。
選択欄の右側の「...」をクリックすると杭属性の画面が開き、杭の断面性能などが確認できま
す。
USERを選択した場合は杭属性の数値を入力します。
■ 材料
杭体鋼材の材料をリストの中から選択します。
■ 腐食代
鋼管杭の腐食代を入力します。
■ せん断力割増係数
設計用せん断力の割増係数を入力します。
