概要
鋼管杭の断面を追加 ・修正します。
実行方法

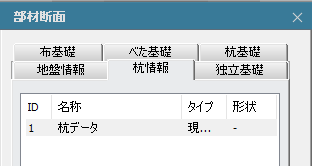

リボンメニュー：基礎 > 断面/地盤/鉄筋情報 > 基礎情報 > 杭情報 > 杭データ > 杭種類 > 鋼管杭
詳細説明
鋼管杭の杭情報を登録します。

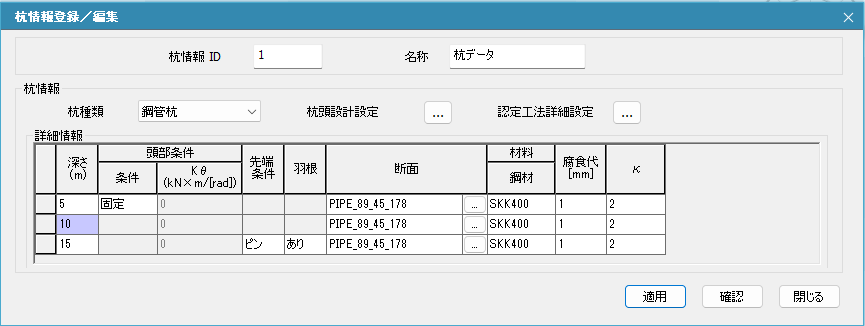

基本入力情報
杭情報ID：断面番号(番号の重複はできません。)
名称：断面名称（任意）
杭情報
■ 杭種類
現場打ち杭・既製杭・鋼管杭の中から選択します。

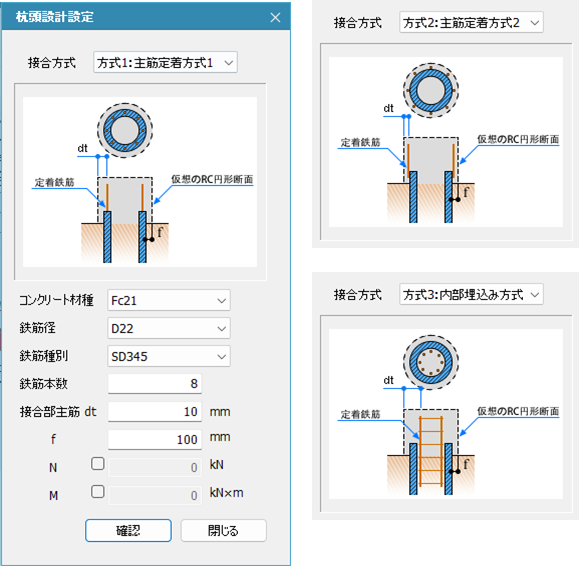

■ 杭頭設計設定
接合方式：杭と杭頭補強筋の接合方式を選択します。
コンクリート材種：杭頭接合部の設計に用いる、コンクリートの規準強度を選択します。
鉄筋径：杭頭接合部の設計に用いる、主筋の鉄筋径を選択します。
鉄筋材種： 杭頭接合部の設計に用いる、主筋の鉄筋径を選択します。
鉄筋本数： 杭頭接合部の設計に用いる、主筋本数を入力します。
接合部主筋dt： 杭頭接合部の設計に用いる、主筋のdtを入力します。
f ：杭体の杭頭接合部の仮想円柱に対するかぶり厚を入力します。
N ：杭頭接合部の設計に用いる、設計用軸力を入力します。
※チェックオフの場合、杭の水平抵抗計算の結果より自動計算されます。
M： 杭頭接合部の設計に用いる、設計用曲げモーメントを入力します。
※チェックオフの場合、杭の水平抵抗計算の結果より自動計算されます。

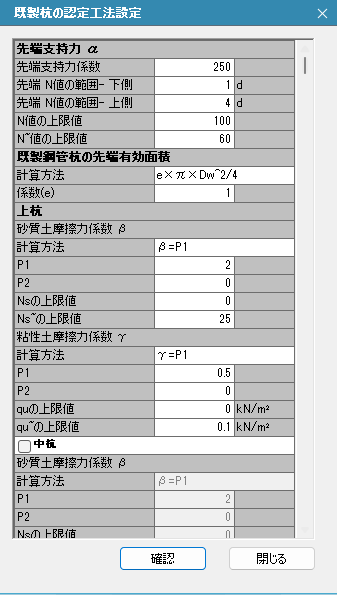

■ 認定工法詳細設定
先端支持力α
先端支持力係数： 先端支持力係数(α)の値を入力します。
先端N値の範囲-下側： 先端N値の範囲を下側・上側のそれぞれで設定します。
先端N値の範囲-上側： 先端N値の範囲を下側・上側のそれぞれで設定します。
N値の上限値： 平均する前のN値の上限値を設定します。
N~値の上限値： 平均後のN値(N~値)の上限値を設定します。
鋼管杭の先端有効面積
計算方法： 先端有効面積(Ap)の計算方法を選択します。
係数(e)：計算方法の式中のeの値(定数)を入力します。
砂質土摩擦力係数 β
計算方法： 砂質土摩擦力係数(β)の計算方法を設定します。
P1： 計算方法の数式中のP1、P2の値(定数)を入力します。
P2： 計算方法の数式中のP1、P2の値(定数)を入力します。
Nsの上限値： 平均する前のNsの上限値を設定します。
Ns~の上限値： 平均後のNs(Ns~)の上限値を設定します。
粘性土摩擦力係数 γ
計算方法 粘性土摩擦力係数(γ)の計算方法を設定します。
P1 計算方法の数式中のP1、P2の値(定数)を入力します。
P2 計算方法の数式中のP1、P2の値(定数)を入力します。
quの上限値 平均する前のquの上限値を設定します。
qu~の上限値 平均後のqu(qu~)の上限値を設定します。

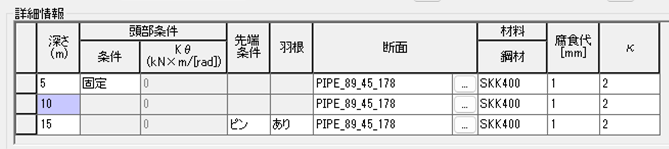

詳細情報
深さ： 上・中・下各部の杭頭からの深さを入力し、杭の長さを設定します。
頭部条件： P-Y解析時の杭頭の固定条件を入力します。
固定、ヒンジ、回転抵抗の中で選択します。
回転抵抗の場合はKθを入力します。
先端条件： P-Y解析時の杭先端の固定条件を入力します。固定、ヒンジの中で選択します。
羽根： 羽根の有無を選択します。
断面： 断面をリストの中から選択します。
選択欄の右側の 「...」をクリックすると杭属性の画面が開き、杭の断面性能などが確認できます。
USERを選択した場合は杭属性の数値を入力します。
鋼材： 杭体鋼材の材料をリストから選択します。
腐食代： 鋼管の腐食代を入力します。
せん断力割増係数： 設計用せん断力の割増係数を入力します。

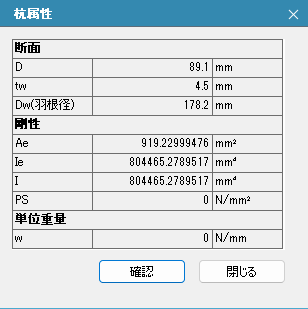

■ 杭属性
断面
D： 杭径
tw： 鋼管の肉厚
Dw(羽根径) ：先端の杭径(羽根径)
剛性
Ae：鋼管杭の断面積
Ie ：鋼管杭の断面2次モーメント
PS ：有効プレストレス量（使用しない）
単位重量
w： 単位長さあたりの抗体重量
