概要
独立基礎のフーチング断面を追加・修正します。
実行方法

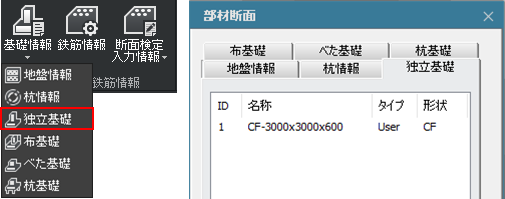

リボンメニュー：基礎 > 断面/地盤/鉄筋情報 > 基礎情報 > 独立基礎
詳細説明

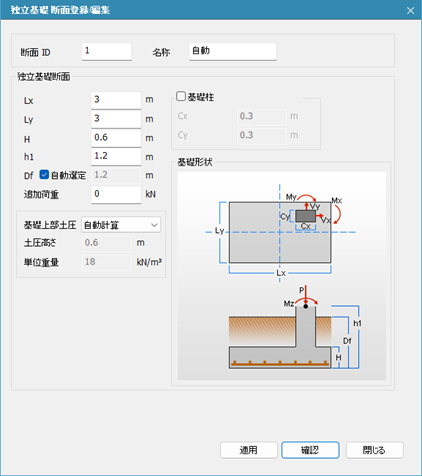

入力情報
| 断面ID | 断面番号（番号の重複はできません。） |
| 名称 | 断面名称（児童を入力した場合は断面サイズが名称となります。） |
| タイプ | Userのみです。 |
| 形状 | 独立基礎(CF), 布基礎(LF), べた基礎(MF), 杭基礎(PF) |
断面形状
| Lx | フーチング x方向の幅 |
| Ly | フーチング y方向の幅 |
| H | フーチング厚さ |
| h1 | 支点から基礎底までの距離 |
| Df |
GLから基礎底までの距離 自動選定をチェックした場合はh1から自動計算されます。 |
基礎柱
基礎柱の長さはh1とHの関係から自動計算されます。
チェックオン：基礎柱の断面を入力します。
チェックオフ：上部の柱と同一断面の基礎柱が生成されます。
| Cx | 基礎柱 x方向の幅 |
| Cy | 基礎柱 y方向の幅 |
荷重
| 追加荷重 | 基礎の自重として含まれます。 | |
| 基礎上部土厚 | 自動計算 | Dfの値からフーチングのHを考慮して自動計算します。 |
| 直接入力 | 土厚高さと単位重量を入力します。 | |
| 未考慮 | 被り土の重量を考慮しません。 | |
| 土厚高さ | 基礎上部土厚を直接入力した場合に、土厚高さを入力します。 | |
| 単位重量 | 基礎上部土厚を直接入力した場合に、単位重量を入力します。 | |

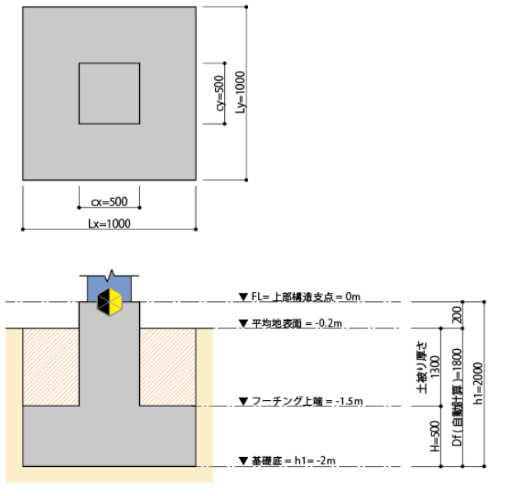

■ Df 自動計算
Df自動計算の計算例
土被り厚(自動計算)=h1-H-地盤起点=2000-500-200=1300mm
フーチング土負担面積As=フーチング面積−基礎柱断面積=1*1-0.5*0.5=0.75m2
フーチング上の土の体積Vs=As*土被り厚=0.75*1.3=0.975m3
土被り荷重Ws=Vs*γ=0.975*18=17.55kN

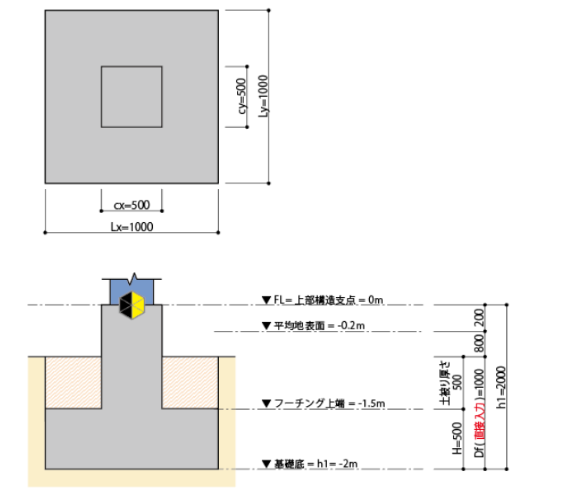

■ Df 直接入力
Df直接入力の計算例
土被り厚=Df(直接指定)-H=1000-500-200=500mm
フーチング土負担面積As=フーチング面積−基礎柱断面積=1*1-0.5*0.5=0.75m2
フーチング上の土の体積Vs=As*土被り厚=0.75*0.5=0.375m3
土被り荷重Ws=Vs*γ=0.375*18=6.75kN
