図面は「描く」から「自動生成」へ
Drawingは、eGenモデルから図面を自動で生成します。
そのため、Drawingに図面の描き方(オプションテンプレート)を教えるだけで、今まで通りの図面を自動で作成することが可能です。
繰り返しの修正作業や、図面間の整合性チェックといった時間から開放され、より有意義に時間を使うことができるようになります。
もちろん一般的なCADとしても使用することができ、修正を加えることも可能です。
また、その修正も一度だけで済むようになっております。
構造設計概要
Drawingは、eGenの情報モデルをもとに、構造設計概要（工事名、建設地、建物用途、階数、構造種
別、基礎種別など）を自動で生成します。
伏図
Drawingは、基礎から屋根まですべての伏図の自動生成が可能です。
オプションテンプレートをもとに、部材のハッチングパターンまでカスタマイズして、伏図が生成されます。
主な機能と生成可能な伏図の種類は、下記の通りです。
伏図を自動生成する際の機能
・符号、部材寸法、通り芯からの距離生成機能
・伏図の切断高さの設定機能
・伏図の縮尺設定機能
・柱心図の柱形状縮尺の設定機能
・符号、部材寸法の表記位置、部材断面のハッチングパターン 編集機能
・段差スラブ等を表現する、部材レベル別ハッチング表示機能
・図面凡例生成機能
生成可能な伏図の種類
・柱心図
・基礎伏図
・各層の構造伏図
軸組図/断面図
Drawingは、「軸組図」と「断面図」の生成が可能です。
また、断面図では生成する位置 / 可視方向 / 可視範囲の設定に基づいて、任意の位置で生成することが可能です。
断面図の可視方向および可視範囲設定機能は、下記の通りです。
・符号 / 部材寸法の表記位置 / 部材断面のハッチングパターンの編集機能
・軸中心線、階のレベル中心線と軸記号の表示機能
・図面凡例の生成機能
部材リスト

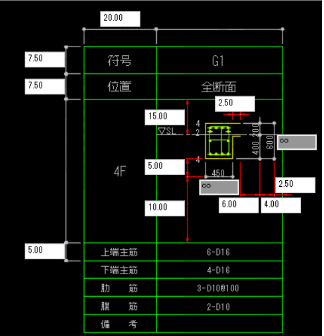

リスト枠からの距離等、細かな要望に応える部材リストを自動生成
DrawingはeGenでサポートするRC造と鉄骨造の全ての部材リストを簡単に自動生成します。
部材リストは情報モードで生成され、eGenの設計結果を部材タイプ別に表現します。
部材リストオプションテンプレートによるリスト形式の設定はもちろん、リスト枠の各項目の
高さや枠からの距離、線のレイヤープロパティからハッチングパターンまでカスタマイズして
生成できます。
Drawingで生成される部材リストの種類
■ RC
柱リスト
大梁リスト
小梁リスト
地中梁リスト
壁リスト
スラブリスト
ブレースリスト
独立基礎リスト
布基礎リスト
べた基礎リスト
杭基礎リスト
現場打ち杭リスト
既製杭リスト
鋼管杭リスト
■ Steel
鉄骨柱リスト
鉄骨梁リスト
鉄骨小梁リスト
鉄骨ブレースリスト
継手部リスト
露出柱脚リスト
※上記リストは対応予定のものも含みます。
オプションテンプレート

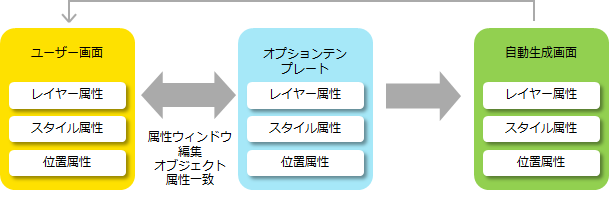

オプションテンプレートとは、ユーザーの図面作成スタイルをサポートする機能のことです。
自動で生成される図面のフォーマットとなるもので、Drawingはオプションテンプレートに従
って作図されます。
オプションテンプレートの設定方法としては、「デフォルトのものを修正して各事務所の仕様に合わせる方法」や、「過去に作成した図面を読み込み、必要な線や図形にプロパティを設定した後、情報タグを連結させる（例:「この文字は図面タイトルである」という情報を認識させる）方法」があります。
オプションテンプレートを適切に活用することで、過去に作成した図面と同じ描き方で自動出力することが可能です。
オプションテンプレートは、以下の2種類に分類されます。
構造オプションテンプレート
構造オプションテンプレートとは、「伏図、軸組図、断面図の自動生成に必要な表現要素で構成さ
れたテンプレート」のことです。
設定項目は多岐にわたりますが、主な設定項目は下記の通りです。
・全ての部材の切断線、見え掛かり線、非表示線、切断面のオブジェクトのプロパティ
・図面タイトル、部材符号ブロック、寸法のスタイル及び位置
・凡例テーブル形式、通芯間寸法と記号および中心線、階のレベル寸法のオブジェクトのプロパティ
部材リストオションテンプレート

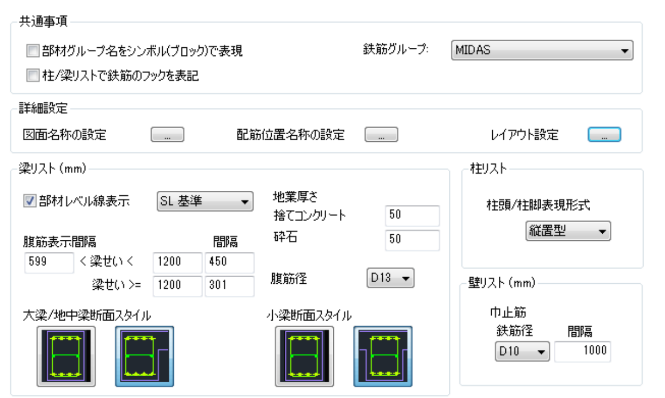

部材リストオプションテンプレートとは、「部材リストの自動生成に必要な表現要素で構成されたテ
ンプレート」のことです。
設定項目は多岐にわたりますが、主な設定項目は下記の通りです。
・リスト枠のレイヤー、線種、線の色
・項目の文字のレイヤー、フォント、大きさ、色
・イメージオブジェクトのレイヤー、線種、線の色
・寸法線のレイヤー、寸法スタイル
