機能
他社CADデータを読込みます。
実行方法
メニュー：ファイル > 読み込み
アイコン：
コマンド：IMPORT(IMP)
ショートカットキー：項目がありません
関連機能
コマンド
ブロック挿入 / ウィンドウごとに書き出し(dwg)
図面枠ごとに書き出し(dwg) / 現在のウィンドウを書き出し(dwg,dxf)
システム変数
項目がありません
詳細説明

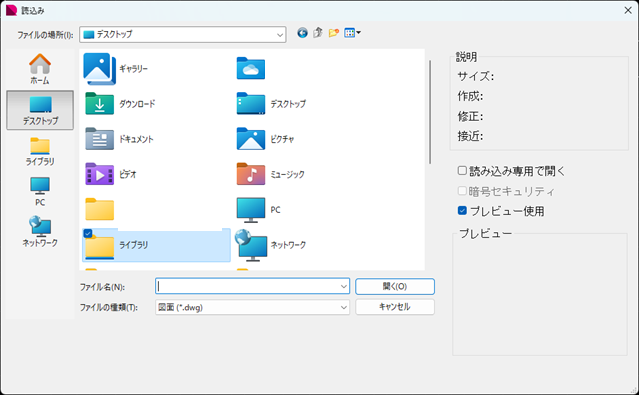

ファイルの種類を選択し、読込みます。
読込み対応のファイル形式: *.dwg,*.dxf
※システム変数 FILEDIA = 0であれば、画面の代わりに以下のコマンドプロンプトが表示されま
す。
読込むファイル名入力: 経路及びファイル名を入力します。
Tip & QnA
他社dwgファイルの読み込み
Drawingのファイルフォーマットはmdwgで、dwgと構造的には同様ですが、
いくつかのdwgを統合管理できる形式です。
他社CADで保存されたdwgは[開く]ではなく、[読込み]を使用して現在のプロジェクトに読込む
必要があります。
