機能

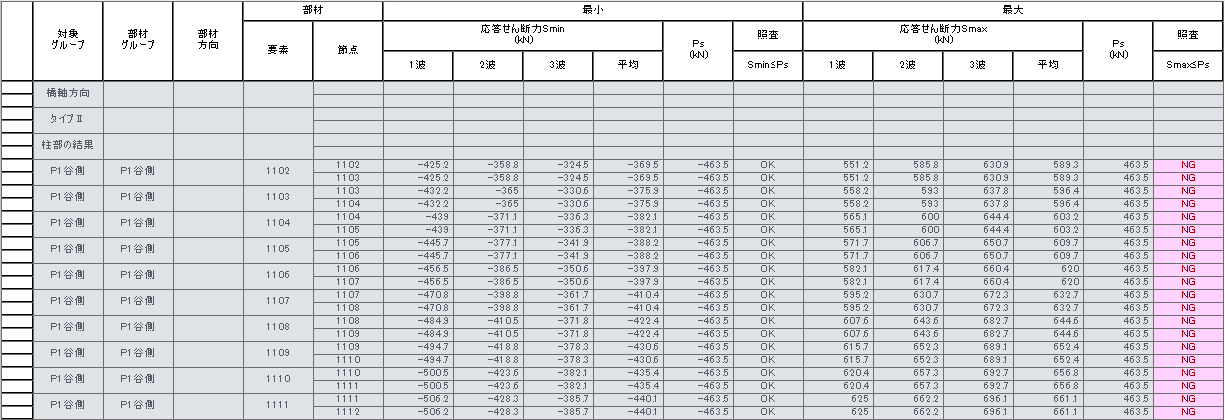

- 部材のせん断照査結果をテーブルで表示します。
経路
メインメニュー：[耐震照査]タブ > [タイプ : 動的耐震照査] > [結果]グループ > [結果テーブル] > [せん断照査結果]
入力
結果テーブルではデータの変更や削除ができません。
対象グループ：照査グループの名称、例えば “G1[P1]”
部材グループ：下部構造グループの構成部材グループ、例えば “C1”、上部構造の場合には"-"
部材方向：当該照査ケースで照査する部材の要素座標系の方向
部材：グループに属する要素と要素の構成節点
応答せん断力：要素の構成節点における応答せん断力の最小と最大
1波、2波、3波：照査ケースで定義した動的荷重ケースの応答せん断力(最大3波)
平均：1波～3波の応答せん断力の平均値
せん断耐力：要素のせん断耐力
Sus：斜引張破壊に対するせん断耐力(道示Ⅲで計算)
Suc：ウェブコンクリートの圧壊に対するせん断耐力(道示Ⅲで計算)
Ps：道示Ⅳ、道示Ⅴで計算した部材のせん断耐力
照査：応答値≤許容値、”OK”と”NG”で表示
