機能
-
ファイバー断面の損傷状態を確認する指標として、鋼断面(コンクリート充填断面を含む)で降伏が発生する時点の時間/ステップを出力します。
-
降伏が発生しない場合はひずみ値を0.0として出力します。
経路
メインメニュー：[結果]タブ > [タイプ : 時刻歴] > [時刻歴]グループ > [ファイバー断面] > [断面損傷検討を含むファイバー要素] > [イベントステップ(名)]
入力

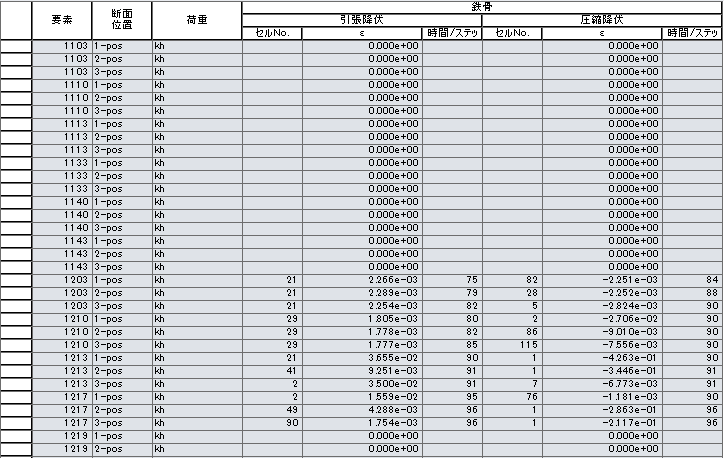

イベントステップ テーブル
要素
梁要素の要素番号を表します。
断面
結果を出力する部材軸方向の位置を表します。

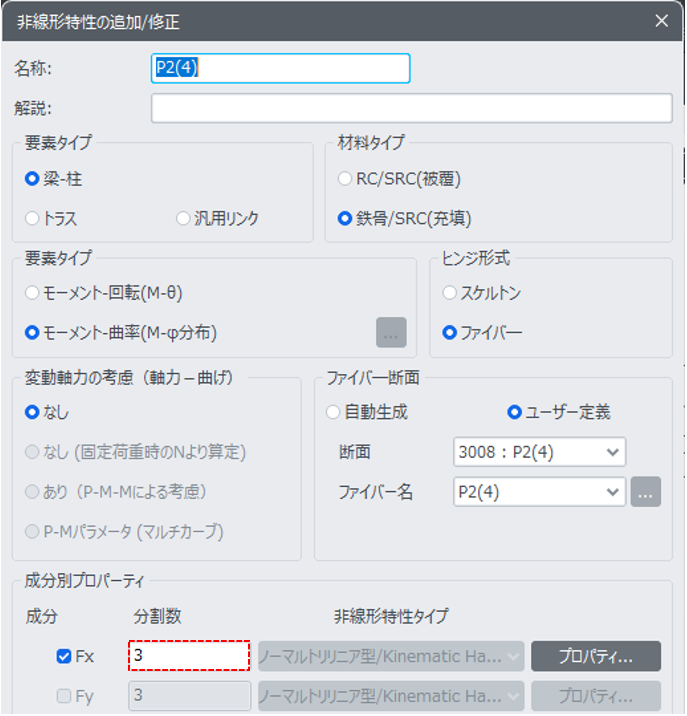

ここでの位置は”非線形特性の定義”で指定したファイバー要素の分割数によって決まります。
荷重
結果を出力する時刻歴荷重ケース(または、プッシュオーバー荷重ケース)を表します。
鉄骨
鋼断面において降伏を超える時間/ステップにおけるひずみを出力します。
セルNo.
ファイバー断面のセル番号を表します。
ε
引張や圧縮領域で、降伏を超える時間/ステップにおけるひずみを出力します。
時間/ステップ
引張や圧縮の降伏ひずみが発生する時間、または解析ステップ(プッシュオーバー解析時)を出力します。
