機能
-
ファイバー断面の損傷状態を確認する指標として、鋼断面(コンクリート充填断面を含む)の外側セルにおける平均圧縮ひずみをステップ別に出力します。
経路
メインメニュー：[結果]タブ > [タイプ : 時刻歴] > [時刻歴]グループ > [ファイバー断面] > [断面損傷検討を含むファイバー要素] > [平均圧縮ひずみ(名)]
入力

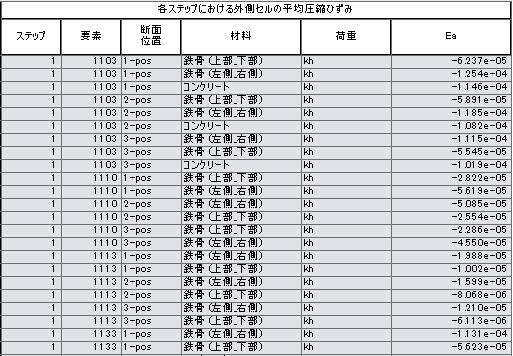

平均圧縮ひずみ テーブル
ステップ
結果を出力する解析ステップを表します。
要素
梁要素の要素番号を表します。
断面位置
結果を出力する部材軸方向の位置を表します。
ここでの位置は”非線形特性の定義”で指定したファイバー要素の分割数によって決まります。
材料
鋼断面の上部と下部、左側と右側、コンクリート部分の結果を区分して出力します。
荷重
結果を出力する時刻歴荷重ケース(または、プッシュオーバー荷重ケース)を表します。
εa
断面の外側セルにおける平均圧縮ひずみを出力します。
