기능
- 내하력 검토에 사용하는 입력변수와 계산서 출력변수를 설정합니다.
호출
메인 메뉴에서 [MODS] 탭 > [Bridge Rating Design] 그룹 > [KSCE-USD05] > [Rating Parameter]
입력

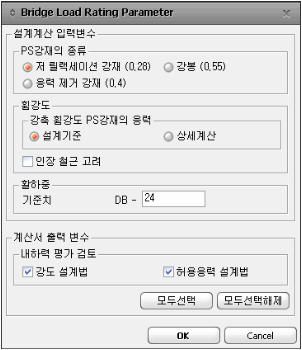

Rating Parameter 대화상자
설계계산 입력변수
PS강재의 종류 : 설계계산에 사용될 PS강재의 종류를 결정합니다. 강재의 종류로는 저 릴랙세이션 강재(0.28), 강봉(0.55) 및 응력 제거 강재(0.4)가 있습니다.
휨강도 : 강축 휨강도 PS강재의 응력을 설계기준에서 권장하는 값을 사용할 것인지, 변형률을 이용한 상세계산을 통해 구한 값을 사용할 것인지 선택합니다. 그리고 인장철근을 고려하여 휨강도를 계산할 것인지에 대해서도 결정합니다.
활하중 : 기준 활하중을 입력합니다.
계산서 출력변수
내하력 평가 검토방법을 선택합니다. 강도설계법 및 허용응력 설계법을 선택할 수 있습니다. 두 방법 중 하나는 반드시 선택해야 합니다.
