기능
- 내하력 검토에 사용할 하중조합 및 활하중을 정의합니다. 하나의 Rating Case는 정적하중조합과 하나의 이동하중조건으로 구성됩니다.
- 각 Rating Case별로 내하력 검토가 수행되며, 여러 Rating Case 중 가장 불리한 경우에 대해 계산서 테이블 형태로 검토결과를 출력합니다.
호출
메인 메뉴에서 [MODS] 탭 > [Bridge Rating Design] 그룹 > [KSCE-USD05] > [Define Rating Case]
입력

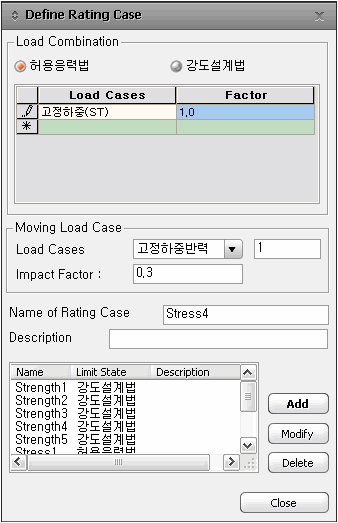

Define Rating Case 대화상자
Load Combination
허용응력법 , 강도설계법 : Rating Case의 종류를 선택합니다.
Load Cases : 입력란에서 각 Load Type에 해당하는 하중 조건을 선택합니다.
Moving Load Case
Load Cases : Moving Load를 선택하고 하중계수를 입력합니다.
Impact Factor : Rating 검토 시 적용되는 Impact Factor를 입력합니다.
허용응력법을 예를 들면 내하율 계산 시 아래의 식에 사용됩니다.
Name of Rating Case
Rating Case(내하력 검토조건)의 이름을 입력합니다.
Add
Rating Case를 추가합니다.
Modify
Rating Case를 수정합니다.
Delete
Rating Case를 삭제합니다.
