기능
- 내하력 검토에 사용될 여러가지 변수를 입력합니다.
호출
메인 메뉴에서 [MODS] 탭 > [Bridge Rating Design] 그룹 > [KSCE-USD05] > [Define Rating Option]
입력

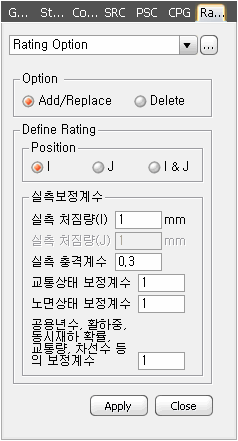

Define Rating Option 대화상자
Option
값을 입력/수정하거나 삭제하는 기능을 선택합니다.
Add/Replace : 최초 입력된 값은 추가하고, 입력된 값이 있는 경우에는 수정(Update)합니다.
Delete : 입력되어 있는 값을 삭제합니다.
Define Rating
Position : 실측 보정계수를 입력할 요소의 위치를 선택합니다. (I, J, I&J)
실측보정계수 : Rating Design의 계산에 필요한 실측 처짐량, 실측 충격계수, 교통상태 보정계수, 노면상태 보정계수 및 공용년수, 활하중, 동시재하확률, 교통량, 차선수 등의 보정계수를 직접 입력합니다.
교통상태 보정계수 , 노면상태 보정계수 : 허용응력설계법 계산서에 반영됩니다.
기타 보정계수(공용년수, 활하중 동시재하 확률, 교통량, 차선수 등의 보정계수) : 강도설계법 계산서에 반영됩니다.
