PC合成桁橋ウィザード - PC鋼材

機能

  • プレ / ポストテンションPC鋼材の定義

  • プレキャスト桁タイプ

    • 各径間ごとに定義されたPC鋼材は、プレテンションPC鋼材として扱われます。

    • 施工段階において、各径間の主桁が有効化されると同時に、プレテンションPC鋼材も自動的に有効化されます。

    スプライス桁タイプ

    • プレテンションPC鋼材とポストテンションPC鋼材の両方を定義可能。

    • プレテンションPC鋼材は、スプライス位置で分割されたセグメントに対して適用されます。

    • ポストテンションPC鋼材は、橋全体にわたる全スパンに対して適用可能です。

    施工段階でのPC鋼材の適用

    • プレテンションPC鋼材 : 主桁セグメントが有効化される際に、自動的に適用されます。

    • ポストテンションPC鋼材 : デッキ打設前または後のタイミングで適用されます。

      • 1次ポストテンション : デッキ打設前に適用

      • 2次ポストテンション : デッキ打設後に適用



経路

  • メインメニュー:[ウィザード]タブ > [PC橋]グループ > [PC合成桁橋]



入力

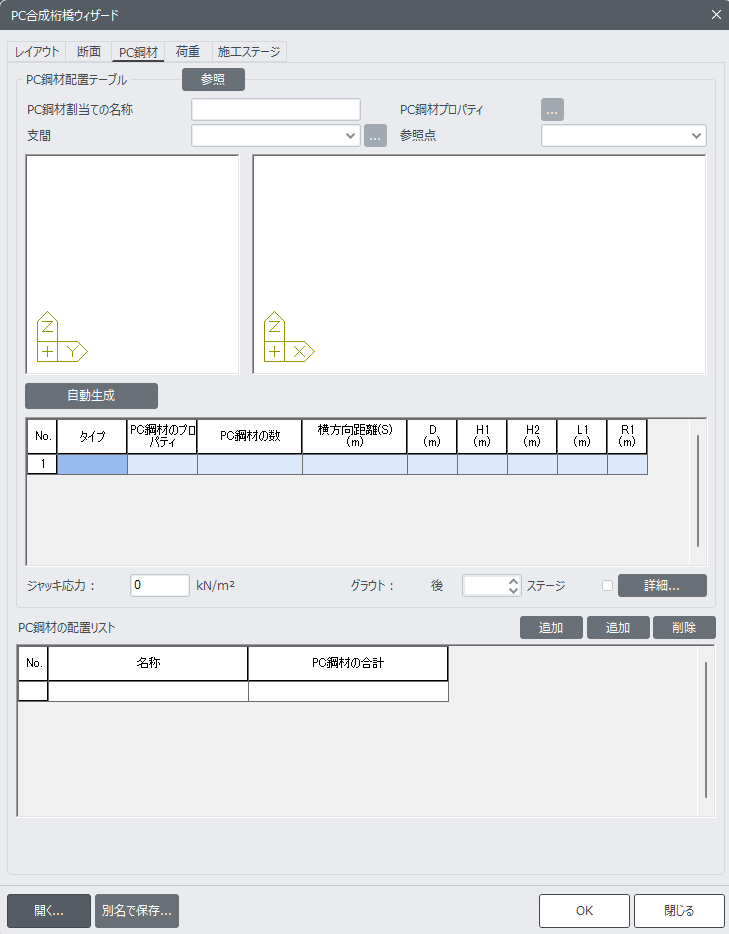

図. PC合成桁橋ウィザードPC鋼材のダイアログボックス



鋼材配置テーブル

PC鋼材の詳細は各層ごとに定義されます。同じ高さに配置されたPC鋼材は同一層として扱うことができ、各層ごとに1つの表の行としてまとめて定義できます。 各テーブル行は、PC鋼材タイプ、PC鋼材のプロパティ、PC鋼材の数、横方向の配置距離などで定義されます



PC鋼材の割り当ての名称 : 割り当てるPC鋼材の名前を選択

PC鋼材プロパティ : PC鋼材の特性を定義します。 ....pngクリックして、以前に定義されたPC鋼材のプロパティを新たに定義、変更、または削除します。



支間は、PC鋼材プロパティを定義する単位区間を指します。

プレキャスト主桁タイプの場合

  • 支間は各径間(Span)として表示されます。
    • 例)3径間連続のプレキャスト桁橋の場合、支間は Span 1, Span 2, Span 3 のように表示されます。
  • 各径間は、プレテンション桁またはスプライス桁として設定可能です。
  • スプライス位置で分割される主桁は、Segment 1, Segment 2 のように各支間として扱われます。

PC鋼材の定義方法

  • プリテンションPC鋼材
    • 各支間単位で定義
  • ポストテンションPC鋼材
    • 全主桁を対象に設定

スプライス主桁タイプの場合

  • 例えば、2径間スプライス桁橋2箇所のスプライス位置がある場合、支間は以下のように分割されます。
    • Segment 1
    • Segment 2
    • Segment 3
    • All(全桁) ⬅ ポストテンションPC鋼材の定義用(ポストテンションPC鋼材を定義する場合は、全桁を対象とする "All" 支間を使用します。)



参照点 : PC鋼材の配置を定義するための基準線を指定します。断面の基準線を選択した後、各PC鋼材の情報を基準線に沿って入力できます。



図. 断面の参照点



センター : 参照線は断面の重心を基準に設定されます。

左/右 : 参照線は断面の左端 / 右端を基準に設定されます。



Fig. Patterns of tendons



断面(端部 A-A)は、支間の始端における断面を表します。標高ビューでは、支間のグループごとに表示されます。操作方法:ズームイン・ズームアウト および 図面の移動 は、マウスを図面上に置いて操作可能です。



タイプ : PC鋼材のタイプを以下の中から指定できます。直線、折れ曲がり1,2、曲線
各タイプには、最低限必要な寸法(D、H1~H5、L1、L2)があり、これによってPC鋼材の形状が決まります。

PC鋼材の特性 : PC鋼材の材料特性を指定します。

PC鋼材の本数 : 各レイヤーに配置するPC鋼材の本数を入力します。



横方向の距離

同一層のPC鋼材間隔に関連する距離寸法を指定します。

距離は等間隔および不等間隔の両方が入力可能で、形式は「@」または「,」で指定します。等間隔の場合、形式は「距離数@距離」と入力します。

「センター」を断面参照線として選択した場合、各層の全てのPC鋼材の配置は横方向の幅の中央に配置されます。

「左」または「右」を断面参照線として選択した場合、PC鋼材は「D」の距離で横方向に配置されます。

D : 左右の断面参照線からの距離。

  • 「左」を選択した場合、横断面の左端側が断面の参照線となります。
  • 「右」を選択した場合、横断面の右端側が断面の参照線となります。
  • 「センター」を選択した場合、この設定は無効になります。





Fig. Definition of symbols depending on tendon types



H1 : 径間の開始位置または終点位置から上端までの垂直距離

H2 : 径間の1番目の径間中央から下端までの垂直距離

H3 : 径間の1番目の支持位置から上端までの垂直距離

H4 : 径間の2番目の径間中央から下端までの垂直距離

H5 : 径間の2番目の支持位置から上端までの垂直距離

L1 : 1番目の径間開始位置からの縦方向距離

L2 : 2番目の径間開始位置からの縦方向距離

デフォルトでは、PC鋼材は対称条件で配置されます。





ジャッキ応力

プレ/ポストテンション応力を指定



グランド:後nステージ

PC鋼材がシース(ダクト)内でグラウトされるステージを定義します。グラウトステージは、グラウトされたPC鋼材を含む変換断面を使用するタイミングを決定します。ダクトがグラウトされると、変換断面の特性が適用されます。この入力は、変換断面の特性を考慮し始めるタイミングを示します。



詳細各PC鋼材のジャッキ応力およびPC鋼材長を詳細に指定・変更します。「名称」列の項目 (T1, T2, … Tn) は、断面内の最下層のPC鋼材から順に配置された水平方向のPC鋼材層を表します。「番号 (No.)」列の項目は、各層内の個々のPC鋼材を識別し、左端のPC鋼材から順に番号が付けられます。



図. Detailed Tendon dialogPC鋼材詳細ダイアログ

「名称」欄の入力(T1、T2、… Tn)は、支間内で最も下のPC鋼材層から始まる水平PC鋼材層を表します。

「No.」欄の入力は、特定の層内の個々のPC鋼材を、最も左側のPC鋼材から順に識別します。



PC鋼材の配置リスト

各テーブル行でPC鋼材の定義が完了したら、「追加」をクリックして、各支間のPC鋼材割り当てを保存します。

名称 : 割り当てられたテンドンの名称が保存されます。

PC鋼材の合計 : 支間内のPC鋼材の総本数の合計。同じPC鋼材割り当て名に属する各行のPC鋼材本数を合計した値が表示されます。



追加 : 新しいPC鋼材の配置を入力、または既存のPC鋼材に追加する場合にクリックします。

変更 : 修正するPC鋼材割り当てを選択すると、上部のPC鋼材割り当てテーブルにデータが表示され、編集できます。「変更」をクリックすると、修正内容が適用されます。

削除 : 削除するPC鋼材割り当てを選択し、「削除」をクリックすると、定義済みのPC鋼材割り当てが削除されます。
