機能
- 線要素(トラス要素, 引張専用要素, 圧縮専用要素, ケーブル要素, ギャップ要素, フック要素, 梁要素)の断面性能を入力します。
- 規格/ユーザータブは、定型化された断面を入力する時に使用し、入力方法は以下の2つがあります。
1. 国別の規格リスト(データベース)から使用する断面を選択する方法
2. 定型化された断面形状に対する主要寸法を直接入力する方法
経路
メインメニュー： [材料/断面] タブ > [断面] グループ > [断面] > [規格/ユーザー]
入力

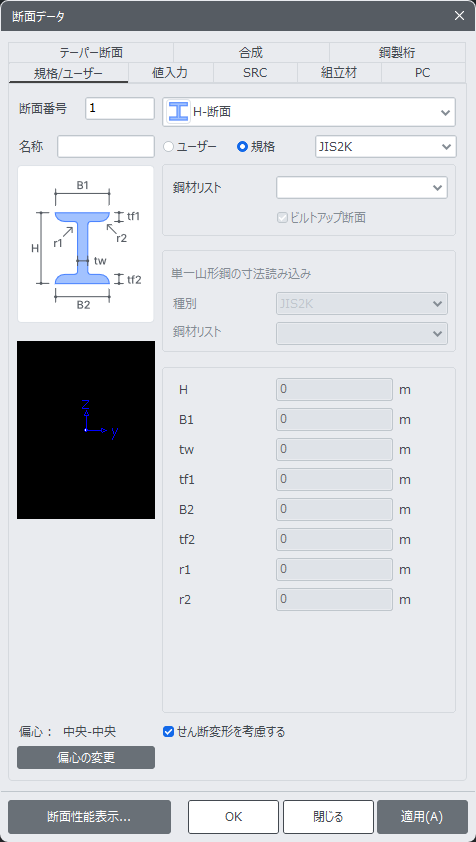

断面-規格/ユーザー ダイアログボックス
断面形状リスト
使用する断面の形状を指定(山形断面, 溝形断面, H-断面, T-断面, ボックス断面, パイプ断面, 2山形断面, 2溝形断面, 矩形, 円柱, 中空八角形,八角形,短形-八角形, 中空小判形, 小判形, 半小判形, 冷間成形溝形, U-リブ, スチフナを含むボックス断面, スチフナを含むパイプ断面, 山形T断面)
ユーザー：定型化された断面の主要サイズを入力して断面を定義する際に指定
H, B1, ...：ダイアログボックス左側の断面サイズ入力案内図を参照してサイズを入力
ユーザーが r1, r2 を入力した場合、Ixx は r1, r2 を考慮せずに算定
規格：国別標準断面のDBから使用する断面を選択するときに指定。右側のDBリストから希望するDBを選択します。
AISC2K(US) : American Institute of Steel Construction, 2000 (US Unit : lb, in)
AISC2K(SI) : American Institute of Steel Construction, 2000 (SI Unit : kN, m)
AISC : American Institute of Steel Construction
CISC02(US) : Canadian Institute of Steel Construction (US Unit : lb, in)
CISC02(SI) : Canadian Institute of Steel Construction (SI Unit : kN, m)
BS : British Standards
BS はBS4-1 の1993 年度以前に改訂された内容を意味する。
BS4-93 : British Standard / BS 4-1 : 1993
DIN : Deutshes Institut Fur Normung e.v.
UNI : Italian National Standard
STO_ASChM : Russian National Standard
JIS2K : Japanese Industrial Standards 2000
JIS : Japanese Industrial Standards
GB-YB : Guojia Biao Zhun-Yejin Bu Biao Zhun
GB-YB05 : Guojia Biao Zhun-Yejin Bu Biao Zhun(2005)
Pacific(SI) : Bentley Pacific Standards (SI Unit : kN, m)
IS84 : Indian Standards
CNS91 : Chinese National Standard - 台湾国家標準
GOST : Russian National Standards - ロシア国家標準
名称
DBの断面名を直接入力するか、断面リストから断面を選択します。断面名を直接入力するときは、DBの断面名形式と一致する必要があります。
例) KS, JIS : H 400X200X8/13, AISC : W36X280, CISC : HP310x110, BS : UB 406x178x54, DIN : HD400x288
KS と JIS でDB を提供しない 2山形断面や 2溝形断面の断面を入力するには、リストで断面形状を指定してユーザーを選択します。次に、単一山形鋼(または溝形断面)で種別と鋼材リストを選択するか、断面の主要サイズを直接入力します。
