機能
- 線要素(トラス要素, 引張専用要素, 圧縮専用要素, ケーブル要素, ギャップ要素, フック要素, 梁要素)の断面性能を入力します。
- 組立材 タブでは、2種類の定型的な断面が組み合わされて形成する組立断面の断面性能を入力します。
経路
メインメニュー: [材料/断面] タブ > [断面] グループ > [断面] > [組立材]
入力

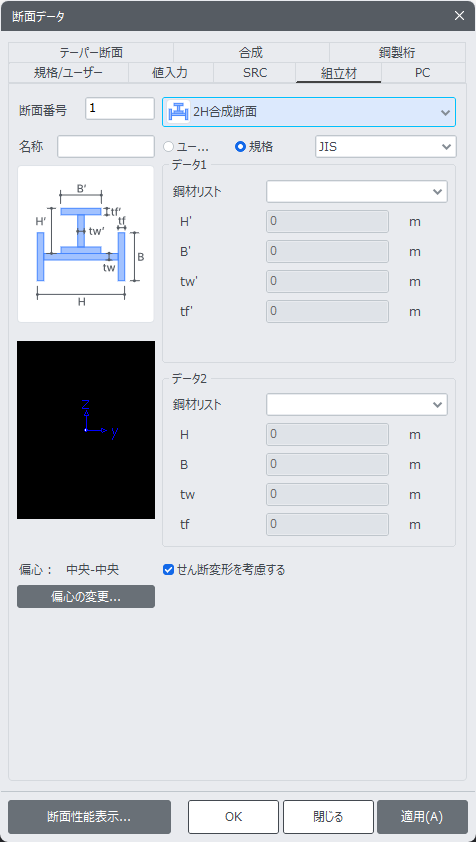

断面-組立材 ダイアログボックス
断面形状リスト
使用する組立断面の形状を指定します。
ユーザー:定型化された断面の主要サイズを入力して、断面を定義するときに指定します。
規格:国別標準断面のDBから使用する断面を選択するときに指定します。右側のDBリストから選択します。
JIS2K:日本工業規格 2000
JIS:日本工業規格
AISC10(US):American Institute of Steel Construction, 2010 (US Unit : lb、in)
AISC10(SI):American Institute of Steel Construction, 2010 (SI Unit : kN、m)
AISC05(US):American Institute of Steel Construction, 2005 (US Unit : lb、in)
AISC05(SI):American Institute of Steel Construction, 2005 (SI Unit : kN、m)
AISC2K(US):American Institute of Steel Construction, 2000 (US Unit : lb, in)
AISC2K(SI):American Institute of Steel Construction, 2000 (SI Unit : kN, m)
AISC:American Institute of Steel Construction
CISC02(US):Canadian Institute of Steel Construction (US Unit : lb, in)
CISC02(SI):Canadian Institute of Steel Construction (SI Unit : kN, m)
BS:British Standard
BS4-93:British Standard / BS 4-1 : 1993
DIN:Deutches Institut fur Normung e.v
UNI:Italian National Standard
GOST:Russian National Standard
STO_ASChM:Russian National Standard
GB-YB:Guojia Biao Zhun-Yejin Bu Biao Zhun
GB-YB05:Guojia Biao Zhun-Yejin Bu Biao Zhun(2005)
KS:韓国工業規格
Pacific(SI):Bentley Pacific Standards (SI Unit : kN, m)
IS:Indian Standards
IS808:Indian Standards (Angle, Channel, H-Section)
IS1161:Indian Standards (Pipe)
CNS91:Taiwan Standards
データ 1,データ 2
組立断面を構成する 2 種類の単位断面をそれぞれ入力します。
鋼材リスト:DBの断面名を直接入力するか、断面リストから選択します。断面名を直接入力するときは、DBの断面名形式と一致している必要があります。
例) KS, JIS : H 400X200X8/13, AISC : W36X280, CISC : HP310x110, BS : UB 406x178x54, DIN : HD400x288
H, B, ...:ダイアログボックス左側の図を参照して、サイズを入力します。
