機能
- 線要素(トラス要素, 引張専用要素, 圧縮専用要素, ケーブル要素, ギャップ要素, フック要素, 梁要素)の断面性能を入力します。
- SRCタブでは、鉄骨-コンクリート合成部材の断面特性を定義します。
経路
メインメニュー： [材料/断面] タブ > [断面] グループ > [断面] > [SRC]
入力

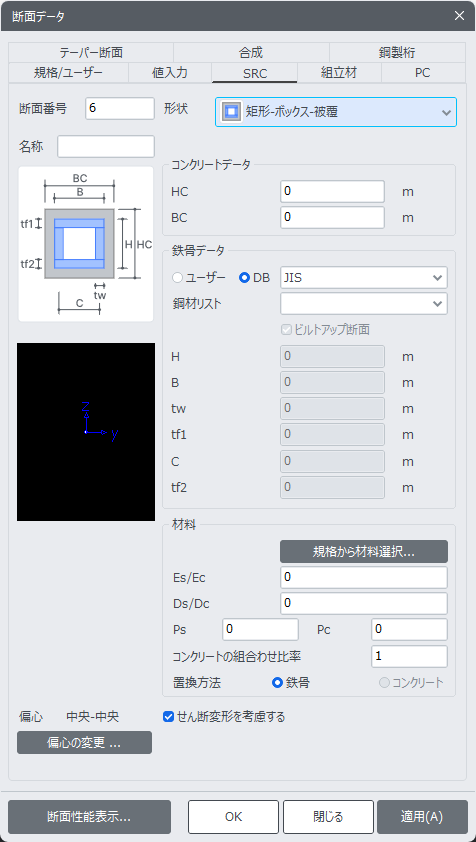

断面-SRC ダイアログボックス
形状
使用する断面の形状を指定します。
矩形-クロス H と 矩形-組合わせ T 断面形状が追加
SRC-ボックス-スチフナとSRC-パイプ-スチフナ 断面形状追加
コンクリートデータ
鉄骨埋め込み型鉄骨-鉄筋コンクリート断面で鉄筋コンクリート断面の外郭寸法を入力します。
鉄骨データ
鉄骨断面データを入力します。
ユーザー：定型化された断面の形状に対する主要サイズを入力し、断面を定義する際に指定
H, B1, ...：ダイアログボックス左側の断面サイズ、入力案内図を参照してサイズを入力します。
DB : Select a section from the DB of the standard sections for a country.
Select a desired DB from the DB list on the right.
DB：国別標準断面のDBから使用する断面を選択するときに指定します。
KS : Korean Industrial Standards
AISC2K(US) : American Institute of Steel Construction, 2000 (US Unit : lb, in)
AISC2K(SI) : American Institute of Steel Construction, 2000 (SI Unit : kN, m)
AISC : American Institute of Steel Construction
CISC02(US) : Canadian Institute of Steel Construction (US Unit : lb, in)
CISC02(SI) : Canadian Institute of Steel Construction (SI Unit : kN, m)
BS : British Standards
BS indicates BS4-1 revised prior to 1993.
DIN : Deutshes Institut Fur Normung e.v.
JIS : Japanese Industrial Standards
JIS2K : Japanese Industrial Standards 2000
GB-YB : Guojia Biao Zhun-Yejin Bu Biao Zhun
GB-YB05 : Guojia Biao Zhun-Yejin Bu Biao Zhun(2005)
Pacific(SI) : Bentley Pacific Standards (SI Unit : kN, m)
IS84 : Indian Standards
CNS91 : Chinese National Standard - Taiwanese Standards
CNS91 : Chinese National Standard - 台湾の国家標準
鋼材リスト：DBの断面名を直接入力するか、断面リストから選択します。断面名を直接入力するときは、DBの断面名形式と一致する必要があります。
例) KS, JIS : H 400X200X8/13, AISC : W36X280, CISC : HP310x110, BS : UB 406x178x54, DIN : HD400x288
材料
鉄骨 - 鉄筋コンクリート断面を構成する鉄骨とコンクリートの材料的性質を入力します。
ボタンをクリックしてコンクリートと鉄骨の材質を国別標準材質規格DBから選択すると、以下の項目が自動入力されます。
Es/Ec：コンクリートに対する鋼材の弾性係数比
Ds/Dc：コンクリートに対する鋼材の重量比
Ps：鉄骨のポアソン比
Pc：コンクリートのポアソン比
コンクリートの組合わせ比率：コンクリートの剛性減少係数[Default = 1.0]
SRC 断面の剛性計算において、RC を鉄骨に置換する場合、RC の剛性を減少させる係数（Conv.）が適用されます。
置換方法：合成断面の剛性を計算する際に、基準となる鉄骨が指定されます。
SRC 断面の剛性計算において、RC をSteel に置き換えて考慮する。材料による自重は次のように算定します。
SRC の自重 = 鉄骨の自重 + RC の自重
ここで、Ds/Dc = 0 で入力した場合、RC の自重は無視して鉄骨の自重だけを考慮する。
Civil-NX は、SRC 断面剛性計算のためにRCを等価鋼に変換します。
