トラス要素の断面力

機能

  • トラス、引張専用、ケーブル、フック、圧縮専用、ギャップ要素の軸力をコンターで表示します。



経路

メインメニュー:[結果]タブ > [タイプ : 一般] > [結果表示]グループ > [断面力] > [トラス要素の断面力]



入力

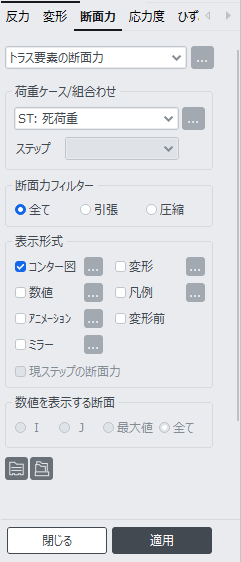

トラス要素の断面力ダイアログボックス




荷重ケース/組合わせ

希望する荷重条件や荷重の組み合わせ条件を選択します。

荷重の組合わせを新規入力、修正、または追加する場合は、右側の....pngボタンを利用します(”結果>タイプ:一般>荷重組合せ>荷重組合せ”を参照)。

ステップ

解析結果を出力するステップを指定します。幾何学的非線形解析における荷重増分、および施工段階解析や施工段階別の水和列解析で定義した追加ステップを指定します。

NOTE.png 施工段階解析結果の出力で使用する施工段階は、ステージツールバーより選択できます。



断面力フィルター

確認する部材の断面力を選択します。

全て : 全てのトラス要素の断面力を表示します。

引張 : 引張力が発生する部材に対してのみ断面力を表示します。

圧縮 : 圧縮力が発生する部材に対してのみ断面力を表示します。



表示形式

出力形式を次のように指定します。

コンター図 : トラス要素に発生した断面力をコンター形式で表示します。

変形 : モデルの変形形状を表示します。

数値 : トラス要素に発生した断面力を数値で表示します。

凡例 : 作業ウィンドウの右または左に、解析結果に関連する参照事項をまとめて表示します。

アニメーション : トラス要素に発生した断面力を動的にシミュレーションします。

変形前 : モデルの変形前と変形後の形状を重ねます。

ミラー : 1/2または1/4モデルで解析した結果を、対称面にコピーして全体モデルの結果に拡張します。

現ステップの断面力 : 施工段階の中で現在の施工段階で発生する断面力のみを表示します。



数値を表示する断面

トラス要素の断面力を数値で出力する位置を指定します。

I : トラス要素の始節点(N1)で発生する断面力(軸力)を数値で表示します。
J : トラス要素の終節点(N2)で発生する断面力(軸力)を数値で表示します。

最大値 : 各トラス要素の 1/4 ポイントの断面力のうち、最大軸力を各要素の中心に表示します。

全て : I端、J端、最大値を同時に表示します。




一括出力生成

(Batch_Output_Generation___.png , Batch_Output_Generation___.png )

設定した画面表示モード(メニューバー情報)で施工段階及び荷重条件(荷重組合せ基準)を順に選択して、グラフィック出力を一括生成します。

Batch_Output_Generation___.png  一括出力用の設定 : 結果の種類 (グラフィック出力の一括出力生成ダイアログ ボックスの選択データ) が保存されるベース ファイル名を割り当てます。

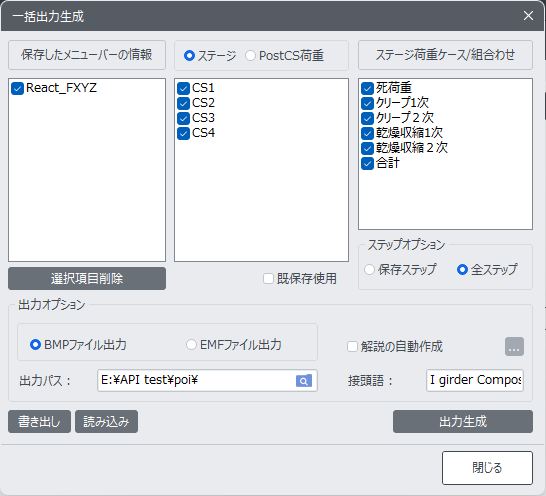

Batch_Output_Generation___.png  一括出力生成 : 次のダイアログボックスで、一括出力生成を実行するためのベースファイル、施工段階、荷重ケース(荷重組合せ)、ステップなどを指定します。





保存したメニューバーの情報 : ベース ファイルがリストアップされ、一括出力するベース ファイル名を選択します。

選択項目削除 : 選択したベースファイルをリストから削除します。

施工段階解析を行った場合、施工段階に対する一括出力条件を指定します。施工段階解析を行っていない場合は無効となり、下部のリストには荷重(組合せ)条件が一覧表示されます。

ステージ

施工段階を選択し、施工段階別の解析結果を一括出力します。下部のリストには、施工ステージが一覧表示されます。

PostCS荷重

完成系(PostCS)モデルの結果のみを出力します。下部のリストには、完成系モデルに適用された荷重(組合せ)条件が一覧表示されます。

既保存使用

ステージを選択した場合、ベースファイルの生成時に保存された施工段階を適用し、PostCS荷重を選択した場合、ベースファイルの生成時に完成系モデルでの荷重条件を適用します。



ステージ荷重ケース/組合わせ

施工段階解析を行った場合、ステージを選択する際に自動生成された施工段階の荷重条件と追加入力した施工段階の荷重の組合せ条件のリストが一覧表示されます。一括出力を生成するために使用する荷重(組合せ)条件のみをチェックしてください。「PostCS荷重」が選択されている場合、または施工段階解析が実行されていない場合は、この列が非アクティブになります。

ステップオプション

施工段階解析または大変形解析を実行するときに出力物の生成手順を指定します。

保存ステップ : ベースファイルの作成に使用した手順のみを使用します。

全ステップ : 全てのステップを使用します。



出力オプション

出力ファイル種類

一括出力するグラフィックファイルの種類を指定します。BMPとEMFの中から選択します。

解説の自動作成 : 一括して生成されるグラフィック出力の左上に、解析結果の種類や成分、施工段階や手順、荷重(組合せ)条件などの注記が自動生成され記載されます。ボタンをクリックすると、フォントサイズ、色、タイプなどを変更できます。

出力パス

一括出力されるグラフィック ファイルを保存するパスを指定します。

接頭語 : 生成されるグラフィックファイルの名前に適用される接頭語を指定します。ファイル名は"Prefix"_"Base File Name"_"Load Comb.".bmp(emf) または "Prefix"_"Base File Name"_"Stage"_"Stage LCase"_"Step".bmp(emf) で設定されます。



出力生成 : ダイアログの入力内容を反映してグラフィックファイルを一括作成します。

書き出し / 読み込み

ベースファイルと一括出力生成ダイアログの入力内容をバイナリ形式のファイル(fn.bog)で出力します。 他のモデルデータに同じ様式の一括出力機能を適用する時、読み込みボタンをクリックしてfn.bogを選択すると、同じ様式の出力物を他のモデルに一括適用することができます。

NOTE.png 読み込み/書き出しは、異なるプロジェクトに対してのみ意味を持ちます。特定の構造モデルでは、ベース ファイルは自動的に保存され、リストされます。
