梁要素の断面力

機能

• 一般梁、テーパー断面梁など、梁要素の断面力をコンターで表示します。

経路

メインメニュー：[結果]タブ > [タイプ : 一般] > [結果表示]グループ > [断面力] > [梁要素の断面力]

入力

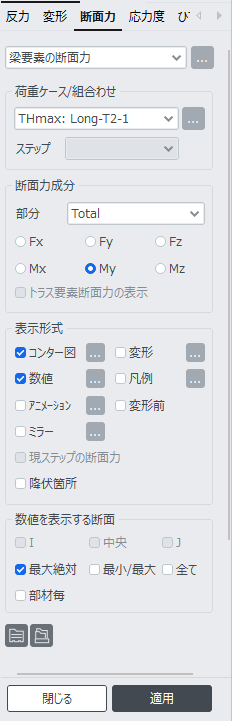

梁要素の断面力ダイアログボックス

荷重ケース/組合わせ

希望する荷重条件や荷重の組み合わせ条件を選択します。

荷重の組合わせを新規入力、修正、または追加する場合は、右側のボタンを利用します（”結果>タイプ：一般>荷重組合せ>荷重組合せ”を参照）。

ステップ

解析結果を出力するステップを指定します。幾何学的非線形解析における荷重増分、および施工段階解析や施工段階別の水和列解析で定義した追加ステップを指定します。

施工段階解析結果の出力で使用する施工段階は、ステージツールバーより選択できます。

断面力成分

確認する部材の断面力成分を選択します。

部分 : 施工段階の合成断面（”荷重>タイプ：施工荷重>施工段階解析制御データ>施工段階の合成断面”）を利用した場合、断面力の出力位置を選択します。全断面またはパーツ別の断面力が確認でき、選択したパーツの断面における断面力が出力されます。

Fx : 要素座標系x軸方向の軸力

Fy : 要素座標系y軸方向のせん断力

Fz : 要素座標系z軸方向のせん断力

Mx : 要素座標系x軸まわりのねじりモーメント

My : 要素座標系y軸まわりの曲げモーメント

Mz : 要素座標系z軸まわりの曲げモーメント

トラス要素断面力の表示 : 梁要素とトラス要素の断面力を同時に出力します。ケーブル橋の場合、補剛桁とケーブルの断面力を同時に確認できます。

表示形式

出力形式を次のように指定します。

1．コンター図

梁要素に発生した断面力をコンター形式で表示します。

範囲 : コンターの範囲を定義します。

　範囲調整 : コンター輪郭の色の分布範囲を割り当てます。この機能を使用すると、特定の範囲に

　特定の色を割り当てることができます。

コンター図の最小/最大値の範囲が結果値の最小/最大より大きい場合があります。コンター図範囲の値が結果値を超えると、ランク0およびランク11に入力されます。

　色数 : コンターの色数を制御します（6、12、18、24色から選択）。

色相 : コンターの色を制御します。

　色相表 : カラーの種類を指定します。

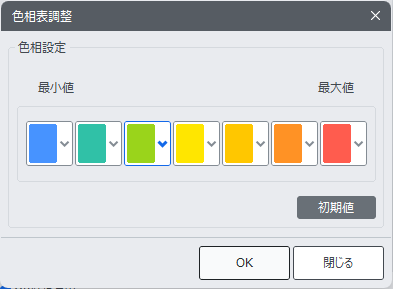

　色相表の調整 : コンターの区域別の色を指定します。

　コンター図の反転 : コンターの色の変化順序を反転します。

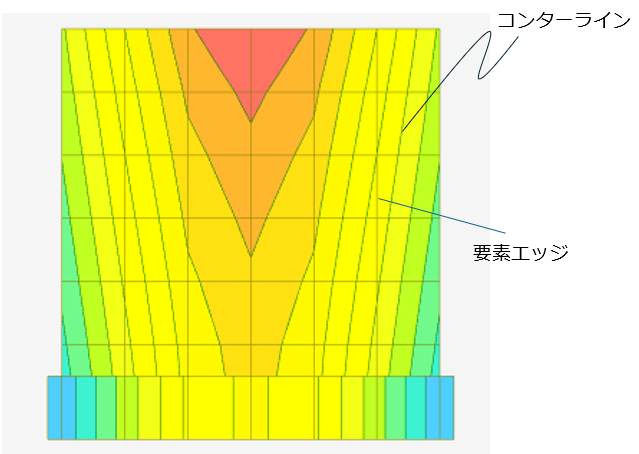

コンターライン : コンターラインの色を指定します。

要素エッジ : 要素エッジの色を指定します。

コンター図オプション : コンター図の表示オプションを指定します。

　塗りつぶし

　　グラデーション : コンターの色の変化をスムーズに表示します。

　　コンターラインの表示 : コンター色の境界をラインで表示します。

　塗りつぶしなし
　コンターラインのみを表示します。

　　単色線 : コンターラインをモノグロカラーで表示します。

　コンター値の表示
　コンターの範囲を示す凡例または注釈が表示されます。

　　間隔 : 凡例または注釈の間隔を指定します。

　コンター図の高速表示 (大型板/ソリッド要素に適用)

　コンター図を示すのに必要な時間を短縮するために、板またはソリッド要素の大型モデルに対して　

　単純化されたコンター図を表示します。

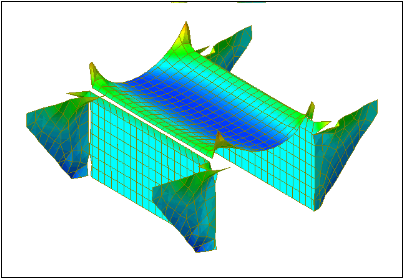

拡張変換

切断面に沿って板要素またはソリッド要素のコンターラインを表示する場合、3次元のコンターラインが生成されます。解析結果の正の方向は、局所要素座標系のz軸方向に向けられます。

このオプションは、変形オプションと同時に適用することができません。同様に、陰線除去表示オプションを使用して板要素の厚さを表示したり、両方オプションを使用して上部および下部の部材力（応力）を表示する場合には、このオプションと同時に適用することができません。

2．変形

モデルの変形形状を表示します。

変形図の倍率
作業画面にグラフィックで表示される変位の大きさを拡大または縮小します。

変形の表示方法
以下から変位に対する表示方法を指定します。

折れ線 : 節点変位だけで変形形状を表します。

なめらか : 梁要素の場合、要素両端の節点変位を長さ方向に沿って正確に計算して表します。

実際寸法変位(自動スケール off) : 変形量を任意に拡大･縮小せずに実際の変形量をそのままグラフィックで出力します。主に大変形を考慮した幾何非線形解析時に適用します。

相対変位 : 最小の節点変位を"0"とし、これに対する相対変位をグラフィック表示します。

3．数値

断面力の値を作業画面に表示します。

数字のフォントと色は、”ディスプレイオプション”で設定できます。

　小数点以下桁数 : 表示する数字に小数点以下の桁数を指定します。

　指数 : 指数形式で表示します。

　最小 & 最大 : 最大値と最小値を表示します。

　最大絶対値 : 最大絶対値を表示します。

　最大 : 最大値のみを表示します。

　最小 : 最小値のみを表示します。

　制限値(%) : 選択した最大値または最小値に対する反力の画面表示の制限を設定します。

　傾斜角度 : 数値を表示する角度を指定します。

デフォルトの小数点以下桁数は、「プロジェクト>プレファレンス」で制御できます。
傾斜角度 = 0 の場合、数値を節点または要素の右側に水平に表示します。
ここでの角度は反時計回りを基準とし、数字の読みやすさを向上させるために使用します。

4．凡例

作業ウィンドウの右または左に、解析結果に関連するさまざまな参照を表示します。

最大および最小の結果を持つ節点や要素番号が表示されます。

凡例の位置 : 作業画面における凡例の表示位置を示します。

数値表示形式 : 凡例の値のタイプと小数点以下桁数を指定します。

5．アニメーション

モデルの変形過程を動的に表現します。適用ボタンをクリックし、作業画面下端のアニメーションコントロールの右側にある録画ボタンをクリックします。

アニメーションのモード : 解析結果に対するアニメーションのタイプを設定します。

コンター図のアニメーション : アニメーションの変形量によって、変形を表現するコンター図の色を変更するかを指定します。

半周期/全周期を繰り返す : 変移過程の繰返し周期を選択します。

構造物の形状に対しては「半周期」を選択し、振動モードや座屈モードに対しては「全周期」を選択します。

AVIオプション : アニメーション ウィンドウを生成するために必要なオプションを入力します。

1ピクセルあたりのビット数 : アニメーションのデフォルトウィンドウを作成するためのピクセル

あたりのビット数

ストリームの圧縮 : 映像データを圧縮する方法

半周期当たりのフレーム数 (3~300) : 「半周期」を表現するフレーム数

1秒当たりのフレーム数 (5~60) : 動的シミュレーションを表現する1秒あたりのフレーム数

施工ステージオプション : 施工段階解析結果に対するアニメーションを作成する際のオプションを選択します。

ステージアニメーション : 施工段階別のアニメーションを作成します。

現在ステージ/ステップ : 現在の施工段階/ステップにおけるアニメーションを作成します。

始 ~ 終 : アニメーション作成の開始と終了の施工段階やステップを指定します。

6．変形前

モデルの変形前の形状と変形後の形状を重ねて表示します。

7．ミラー

1/2または1/4モデルで解析した結果を、対称面にコピーしてフルモデルの結果に拡張します。

1/2モデルの結果 : 1/2モデルの場合に選択します。

1/4モデルの結果 : 1/4モデルの場合に選択します。

対称面 : 対称面に対して拡張表示する際に基準となる全体座標系の平面を定義し、当該平面に垂直な軸方向の座標値を入力します。

数値を表示する断面

梁要素の断面力を数値で出力する位置を指定します。

I : 梁要素の始節点(N1)で発生する断面力を数値で表示します。

中央 : 梁要素の中央における断面力を数値で表示します。

J : 梁要素の終節点(N2)で発生する断面力を数値で表示します。

最大絶対 : 梁要素(4断面)の5ポイントにおける断面力の内、最大絶対値を梁要素の中央で数値で表示します。

最小/最大 : 梁要素(4断面)の5ポイントにおける断面力の内、最小および最大を梁要素の中央で数値で表示します。

全て : I端、中央、J端における値を同時に表示します。

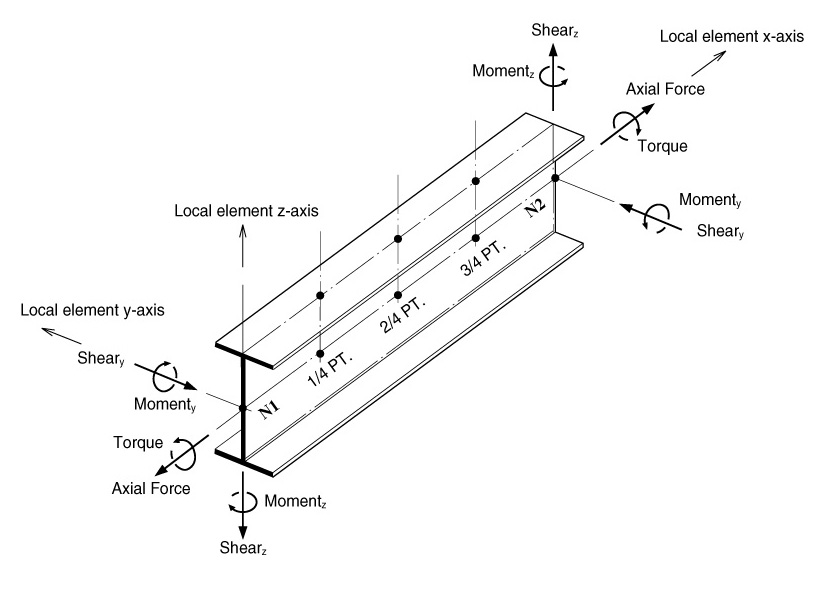

梁要素の要素座標系における断面力（又は応力）の符号規約

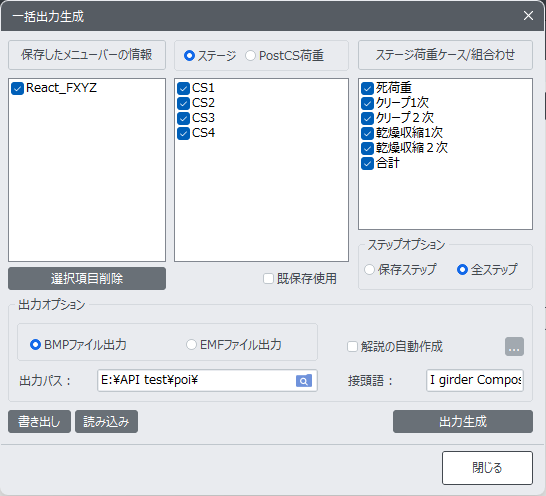

一括出力生成

( , )

設定した画面表示モード(メニューバー情報)で施工段階及び荷重条件(荷重組合せ基準)を順に選択して、グラフィック出力を一括生成します。

 一括出力用の設定 : 結果の種類 (グラフィック出力の一括出力生成ダイアログ ボックスの選択データ) が保存されるベース ファイル名を割り当てます。

  一括出力生成 : 次のダイアログボックスで、一括出力生成を実行するためのベースファイル、施工段階、荷重ケース(荷重組合せ)、ステップなどを指定します。

保存したメニューバーの情報 : ベース ファイルがリストアップされ、一括出力するベース ファイル名を選択します。

選択項目削除 : 選択したベースファイルをリストから削除します。

施工段階解析を行った場合、施工段階に対する一括出力条件を指定します。施工段階解析を行っていない場合は無効となり、下部のリストには荷重(組合せ)条件が一覧表示されます。

ステージ

施工段階を選択し、施工段階別の解析結果を一括出力します。下部のリストには、施工ステージが一覧表示されます。

PostCS荷重

完成系（PostCS）モデルの結果のみを出力します。下部のリストには、完成系モデルに適用された荷重（組合せ）条件が一覧表示されます。

既保存使用

ステージを選択した場合、ベースファイルの生成時に保存された施工段階を適用し、PostCS荷重を選択した場合、ベースファイルの生成時に完成系モデルでの荷重条件を適用します。

ステージ荷重ケース/組合わせ

施工段階解析を行った場合、ステージを選択する際に自動生成された施工段階の荷重条件と追加入力した施工段階の荷重の組合せ条件のリストが一覧表示されます。一括出力を生成するために使用する荷重（組合せ）条件のみをチェックしてください。「PostCS荷重」が選択されている場合、または施工段階解析が実行されていない場合は、この列が非アクティブになります。

ステップオプション

施工段階解析または大変形解析を実行するときに出力物の生成手順を指定します。

保存ステップ : ベースファイルの作成に使用した手順のみを使用します。

全ステップ : 全てのステップを使用します。

出力オプション

出力ファイル種類

一括出力するグラフィックファイルの種類を指定します。BMPとEMFの中から選択します。

解説の自動作成 : 一括して生成されるグラフィック出力の左上に、解析結果の種類や成分、施工段階や手順、荷重（組合せ）条件などの注記が自動生成され記載されます。ボタンをクリックすると、フォントサイズ、色、タイプなどを変更できます。

出力パス

一括出力されるグラフィック ファイルを保存するパスを指定します。

接頭語 : 生成されるグラフィックファイルの名前に適用される接頭語を指定します。ファイル名は"Prefix"_"Base File Name"_"Load Comb.".bmp(emf) または "Prefix"_"Base File Name"_"Stage"_"Stage LCase"_"Step".bmp(emf) で設定されます。

出力生成 : ダイアログの入力内容を反映してグラフィックファイルを一括作成します。

書き出し / 読み込み

ベースファイルと一括出力生成ダイアログの入力内容をバイナリ形式のファイル(fn.bog)で出力します。 他のモデルデータに同じ様式の一括出力機能を適用する時、読み込みボタンをクリックしてfn.bogを選択すると、同じ様式の出力物を他のモデルに一括適用することができます。

読み込み/書き出しは、異なるプロジェクトに対してのみ意味を持ちます。特定の構造モデルでは、ベース ファイルは自動的に保存され、リストされます。
