機能
- 圧力荷重ケースとその圧力荷重を定義します。
- ここで定義された圧力荷重は、“圧力荷重の割り当て” コマンドによって構造物に入力します。
- 一般的に固定荷重(死荷重) , 積載荷重(活荷重) , 屋根荷重 , 積雪荷重などの圧力荷重は、その荷重ケースと荷重の値は異なりますが、積載領域を等しい場合がほとんどです。それぞれの圧力荷重ごとに、その都度、荷重と載荷領域を指定しなければならない煩わしさを避けるために、プログラムでは圧力荷重を定義する過程と構造物に入力する過程を別途のコマンドとして区分しています。
経路
メインメニュー：[荷重] タブ > [タイプ：静的荷重] > [圧力荷重] グループ > [圧力荷重] > [圧力荷重タイプの定義]
入力

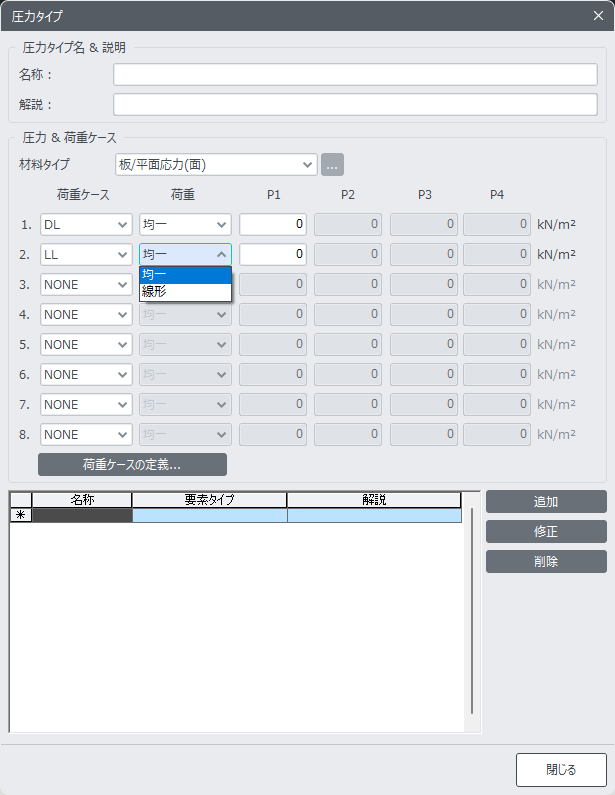

圧力荷重タイプの定義 ダイアログボックス
圧力タイプ名 & 説明
名称：圧力荷重名
名前は、圧力荷重タイプの割り当て コマンドによって構造物に適用される圧力荷重を入力するときに、圧力荷重タイプにアクセスするために使用されます。一般的に名前は建築用途（オフィス、屋上など）によって指定されます。
解説：荷重タイプの簡単な説明を入力します。
圧力荷重 & 荷重ケース
荷重ケースを割り当て、関連する圧力荷重の値を入力します。
要素タイプ：圧力荷重を受ける要素の種類を選択します。表示された図を参照して、荷重方向と荷重を受ける側を指定します。
板/平面応力 (面)：板要素または平面応力要素の面に載荷する場合
板/平面応力 (辺)：板要素または平面応力要素の辺に載荷する場合
ソリッド (面)：ソリッド要素の面に載荷する場合
平面ひずみ要素 (辺)：平面ひずみ要素の辺に載荷する場合
軸対象要素 (辺)：軸対称要素の辺に載荷する場合
Wall (Edge) : 壁要素の辺に載荷する場合
(材料タイプ選択欄の右側 ボタンをクリックすると指定する材料タイプの略図が表示されます。)
荷重ケース：荷重ケースを選択します。
荷重：載荷形態を指定して圧力荷重の値を入力します。
均一：圧力荷重が均一に分布する場合
線形：圧力荷重が線形的に変化する場合
P1 , P2 , P3 , P4：面または辺に作用する単位面積当たりの圧力荷重値を入力します。
：荷重ケースを追加したり、既存の荷重ケースをを修正または削除します。
・圧力荷重を新規に定義または追加する場合：上記の項目を入力して、 ボタンをクリックします。
・既に定義された圧力荷重を修正する場合：ダイアログボックスの下部にあるリスト表から、該当する圧力荷重を選択して入力ボックスで修正した後、 ボタンをクリックします。
・既に定義された圧力荷重を削除する場合：ダイアログボックスの下部にあるリスト表から、該当する圧力荷重を選択して、 ボタンをクリックします。
