機能
任意形状のフレーム構造物に風荷重を入力します。
閉領域を構成する線要素を選択し、風荷重を入力します。風荷重は部材の梁要素荷重として作用します。
呼出
リボンメニュー：荷重 > 静的荷重 > 水平荷重 > 梁風圧

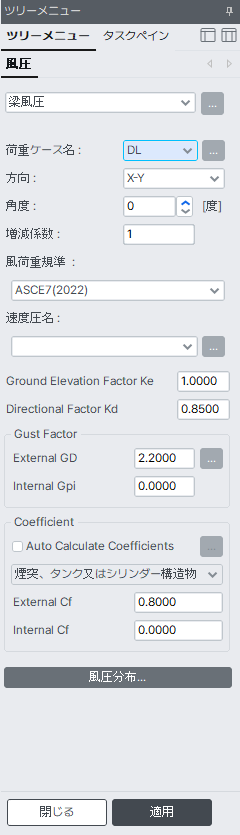

入力
荷重ケース名
荷重ケースを選択します。
追加の荷重条件を入力・修正・削除する場合は「…」ボタンを使用します。
方向
風荷重の作用方向を選択します。
- X-Y : 構造物の水平方向（全体座標系のXY平面に平行な方向）に荷重を作用させます。
角度
全体座標系X軸を基準とした風荷重の入力角度を入力します。
増減係数
風荷重の増減係数を入力します。
風荷重規準
風圧計算に適用する基準を選択します。
- ASCE7 (2022)
- ASCE7 (2016)
- KDS(41-12:2022)
- KDS(41-10-15:2019)
- KBC (2016)
- KBC (2009)
- China (GB50009-2012)
- China (GB50009-2001)
速度圧名
速度圧関数を選択します。
速度圧を追加・修正・削除する場合はボタンを使用します。
Gust Factor
外圧および内圧のガスト係数を入力します。
ガスト係数を自動計算する場合はボタンを使用します。
Coefficient
Auto.Calculate Coefficients : チェックすると係数を自動計算し、構造物のタイプを選択します。
外部および内部のCfを自動計算する場合はボタンを使用します。
風圧分布
高さ方向に沿った風圧を、表およびグラフ形式で表示します。
