機能
フレーム構造を有する任意形状の空間構造物に風荷重を入力します。
閉じた領域を形成する線要素を選択すると、その領域の風荷重が各節点に節点荷重として適用されます。

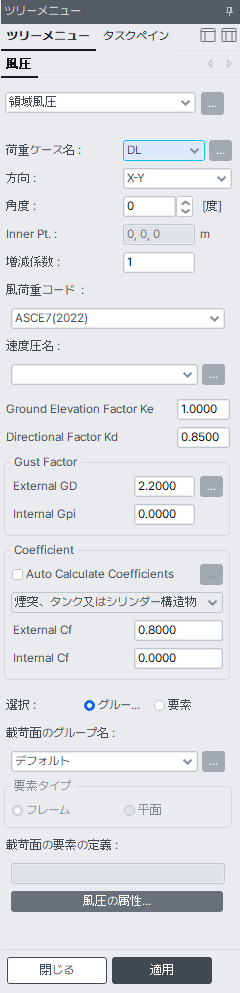

呼出
リボンメニュー：荷重 > 静的荷重 > 水平荷重 > 風圧 > 領域風圧
入力
荷重ケース名
入力する荷重条件を選択します。追加で荷重条件を入力、修正、削除する場合は、右側のボタンを使用します。
方向
X-Y : 荷重を構造物の水平方向（全体座標系 X-Y 平面と平行な方向）に作用させます。
Normal : 荷重を作用面に垂直な方向に作用させます。
角度
風荷重の入力角度を、全体座標系 X 軸に対する角度（度単位・実数）で入力します。
基準点
[方向]にノーマルを選択したときに活性化され、構造物の内部に位置する節点を選択します。基準点を構造物の内部として認識し、構造物の外部から 内部方向に荷重が載荷されます。
増減係数
風荷重の増減係数を入力します。
風荷重コード
風荷重計算に適用する基準を選択します。
KDS(41-10-15:2019) : 韓国、国家建設基準センター 2019
KBC (2016) : 韓国、建築構造設計基準 2016
KBC (2009) : 韓国、建築構造設計基準 2009
China (GB50009-2012) : 中国、2012
China (GB50009-2001) : 中国、2001
速度圧名
風荷重コードに入力されたコードに対応する速度圧リストを表示します。ボタンを押すと、位置ごとに入力する速度圧を登録できます。
計算方法
選択された 速度圧の風荷重計算方法（Simple Method, General Method）を読み取り専用で表示します。
ガスト影響係数パラメータ
External Gf : 外圧ガスト影響係数
Internal Gf : 内圧ガスト影響係数
ボタンで、適用するガスト影響係数を設定できます。
[詳細を見る]

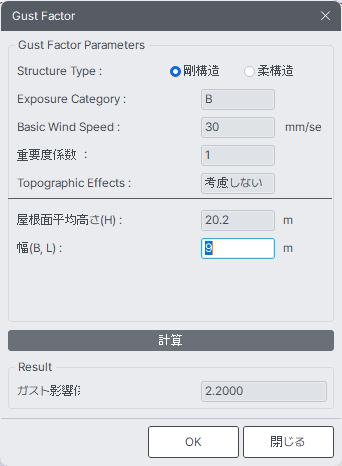

Structure Type が 剛構造の場合
Exposure Category : 地表面粗度
Basic Wind Speed : 基本風速
重要度係数: 重要度係数
Topographic Effects : 地形係数の考慮有無
屋根面平均高さ(H) : 構造物高さ
幅(B, L) : 風荷重方向の構造物幅
（Breadth または Length）

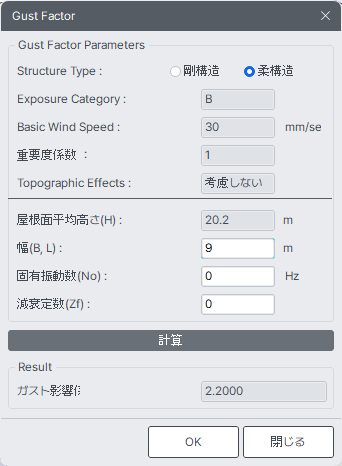

Structure Typeが Flexibleの場合
Exposure Category : 地表面粗度
Basic Wind Speed : 基本風速
重要度係数: 重要度係数
Topographic Effects : 地形係数の考慮有無
屋根面平均高さ(H) : 構造物高さ
幅(B, L) : 風荷重方向の構造物幅
（Breadth または Length）
固有振動数(No) : 構造物の固有振動数
減衰定数(Zf) : 減衰比
Coefficient
[Auto.Calculate Coefficients] 風力係数の自動計算の有無を選択します。

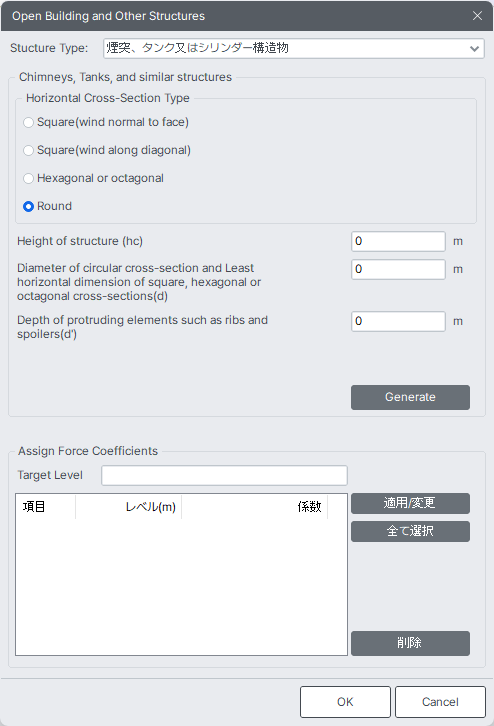

煙突、タンク又はシリンダー構造物
煙突、タンク、その他これらに類似する構造物の主骨組設計用風力係数を算定します。
Horizontal Cross-Section Type : 構造物の断面形状を指定します。
Square(wind normal to face) : 面に直角に風が作用する正方形断面
Square(wind along diagonal) : 対角方向に風が作用する正方形断面
Hexagonal or octagonal : 六角形または八角形断面
Round : 円形断面
Diameter of circular cross-section and Least horizontal dimension of square, hexagonal or octagonal corss-sections(d) : 円形断面の直径、または正方形・六角形・八角形断面の最小寸法（d）
X-Dir : X方向に適用する断面の最小寸法
Y-Dir : Y方向に適用する断面の最小寸法
Depth of protruding elements such as ribs and spoilers(d’) : リブやスパイラーなどの突出要素の深さ（d’）
X-Dir : X方向に適用する突出要素の深さ
Y-Dir : Y方向に適用する突出要素の深さ

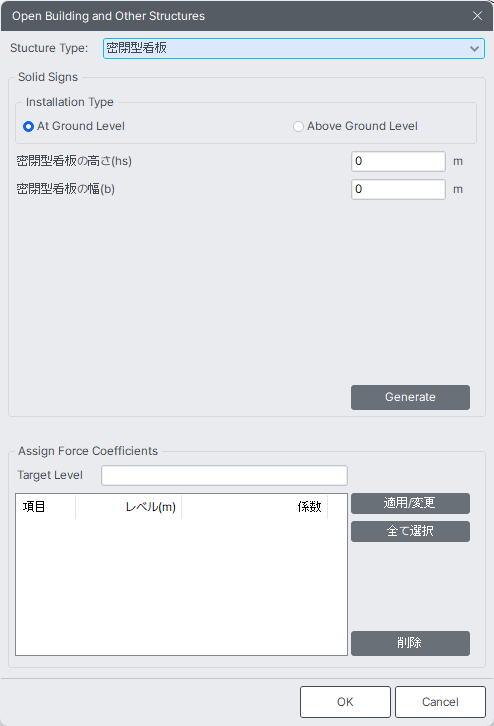

密閉型看板
密閉型看板の主骨組設計用風力係数を算定します。
有効受圧面積が全体面積の70％を超える看板に適用します。
Installation Type : 設置タイプを設定します。
At Ground Level : 地表面設置の看板
密閉型看板の高さ(hs) : 看板の高さを入力します。
密閉型看板の幅(b) : 看板の幅を入力します。
X-Dir : X方向に適用する断面の最小寸法
Y-Dir : Y方向に適用する断面の最小寸法
Above Ground Level : 地上離隔型（下部開放）看板
看板の長辺の高さ(m) : 看板の長辺方向の高さを入力します。
看板の短辺の高さ(n): 看板の短辺方向の高さを入力します。
X-Dir : X方向に適用する辺の長さ
Y-Dir : Y方向に適用する辺の長さ

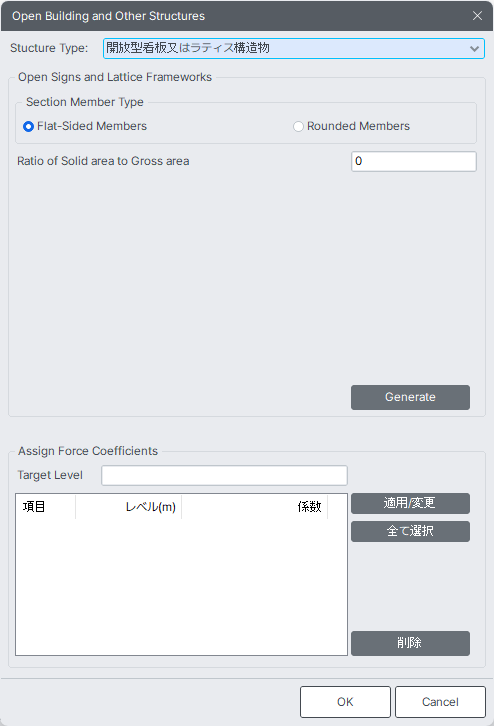

開放型看板又はライティス構造物
開放型看板およびラチス構造物の主骨組設計用風力係数を算定します。
開放型板状構造物の開放率が30％以上の場合に適用します。
Section Member Type
Flat-Sided Members : 平板状部材
Ratio of Solid area to Gross area : 充実率（有効受圧面積／外形全体面積）
Rounded Members : 円形部材
Ratio of Solid area to Gross area : 充実率（有効受圧面積／外形全体面積）
Diameter of a typical round member(d) : 代表的な円形部材の直径

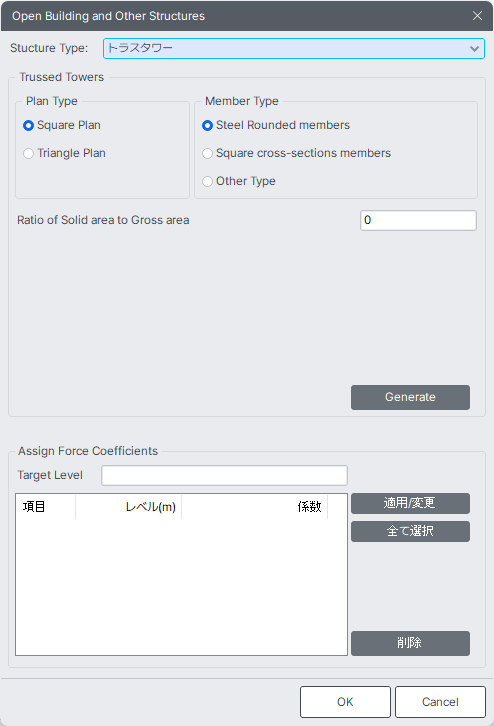

トラスタワー
トラスタワーの主骨組設計用風力係数を算定します。
Plan Type : タワーの平面形状を設定します。
Square Plan : 正方形平面
Triangle Plan : 三角形平面
Member Type : 断面種類を選択します。
Steel Rounded members : 鋼管部材
Square cross-sections members : 角形断面部材
Other Type : 梯子、配管、照明、エレベーターなどのその他の断面
Ratio of Solid area to Gross area : トラスタワーの充実率（有効受圧面積／外形全体面積）
ボタンを押すことで、さまざまな空間構造物の風力係数の計算方法を設定します。
External Coefficient : 風力係数（開放型その他建築物の場合はCf、部分開放型建築物の場合はCpe）
Internal Coefficient : 風力係数（部分開放型建築物の場合はCpi）
選択
領域荷重が作用する領域を選択します。
選択された面は計算され、その領域を構成する節点に集中荷重として入力されます。
グループ : 荷重> 荷重作用面で設定した領域グループに荷重を入力します。
（荷重作用面で選択された隣接部材の角度が3度を超える場合、閉領域を認識できないため注意が必要です。）
要素 : 画面上で選択した線要素によって構成される閉領域に荷重を入力します。
選択された線要素は閉領域として成立している必要があります。内部に閉領域が存在する場合は、内部の線要素もすべて含まれているときに、その領域内の節点にも荷重が入力されます。
サイロのように面要素のみで構成された構造物に荷重を入力する場合は、メッシュを構成するすべての節点および節点間にダミービームを入力することで、すべての節点に風荷重を入力できるようになります。
載荷面のグループ名
構造> グループ > 荷重領域グループの定義で登録した領域グループを選択します。
要素タイプ
荷重領域選択で要素を選択した場合に有効となり、閉領域を構成する線要素を選択します。
風圧の属性
自動算定された風荷重について、作用方向および成分ごとに、スプレッドシート形式の表およびグラフで確認できます。
